Видеомагнитофон ''Электроника-501-видео''.
На стартовую страницу сайта

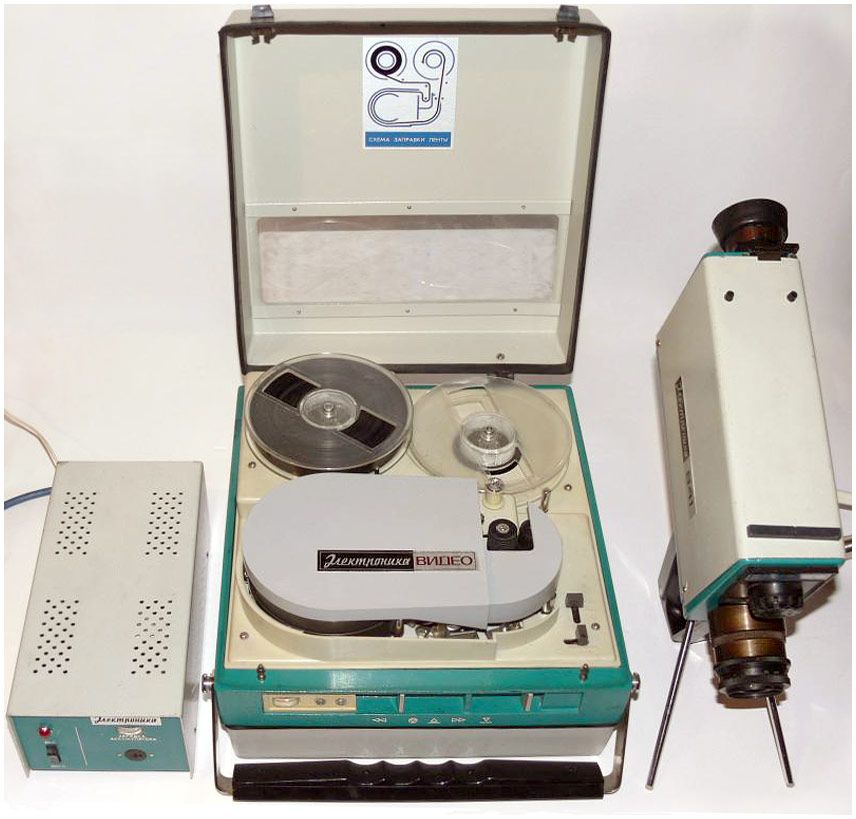

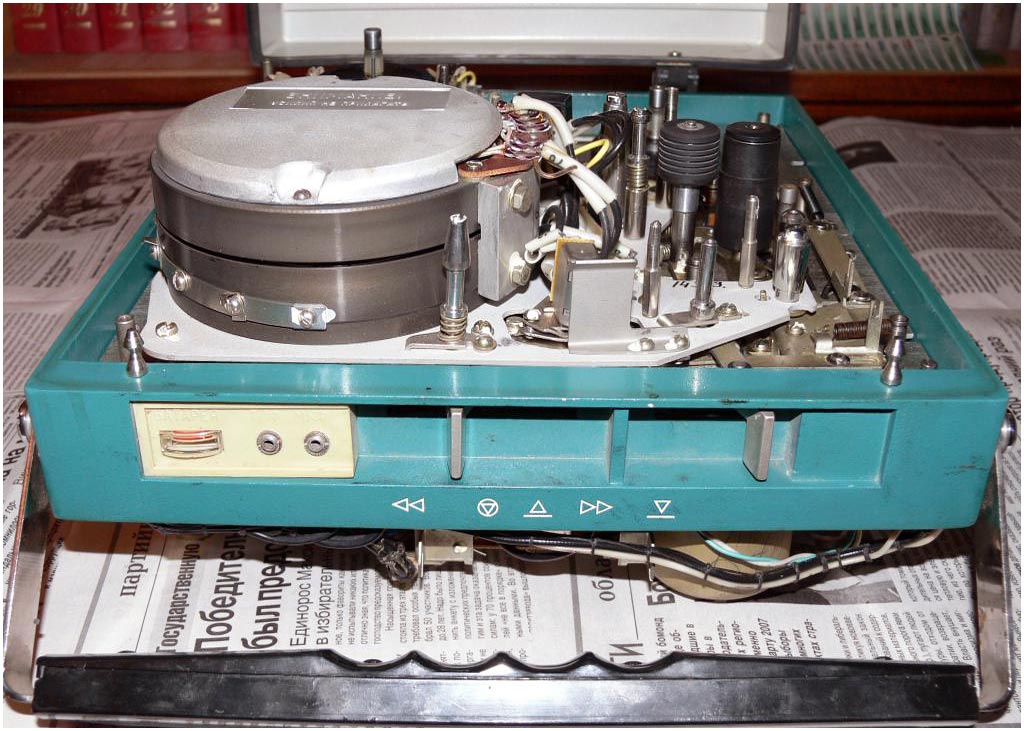

Видеомагнитофон "Электроника-501-видео" и телевизионную камеру "Электроника-841" с 1974 года выпускало Воронежское НПО "Электроника". Видеомагнитофон "Электроника-501-видео" предназначен для записи ч/б изображения европейского телевизионного стандарта 50 Гц, 625 строк и его звукового сопровождения от ТВ камеры ''Электроника-Видео'' и телевизора, снабжённого согласующим устройством. Для просмотра записи используется телевизор или монитор камеры. В ВМ применён наклонно-строчный способ записи с 2 вращающимися видеоголовками. Ширина дорожки записи изображения равна 0,1 мм, зазор между дорожками 0,04 мм, угол между направлением дорожек и опорным краем ленты равен: 3° 11'. Запись звукового сопровождения и синхронизирующих сигналов осуществляется отдельным блоком головок на краях ленты. Ширинa дорожки записи звука 1, синхросигналов 0,8 мм. ВМ рассчитан на работу с магнитной хромдиоксидной лентой шириной 12,7 мм и толщиной 27 мкм. Скорость ленты 16,32 см/с, скорость ленты и видеоголовок 9,2 м/с. Время записи с катушкой на 360 м. ленты 30 мин, время перемотки 5 мин. Разрешающая способность - 250 линий. Отношение сигнал/шум канала записи-воспроизведения изображения 40 дБ. Рабочий диапазон частот звука 100...10000 Гц, коэффициент искажений 5%, отношение сигнал/шум 40 дБ. Питается ВМ от сети 127/220 В (через выносной БП) и от встроенного аккумулятора что позволяет использовать ВМ как портативный. Мощность, потребляемая при записи с камеры 20 Вт, заряда батареи хватает на 1,5 часа работы, в режиме воспроизведения 10 Вт. Комплект состоит из ВМ, ТВ камеры и выносного БП который используется и для зарядки аккумулятора. Габариты видеомагнитофона 280х309х162 мм, вес с батареей 9 кг. Вес ВК и выносного БП по 2,5 кг.

Инструкция и схемы видеомагнитофона. Описание в Радио № 8 за 1974 год. Инструкция к камере "Электроника-841". Фото Евгения Петрушина, Томск.

----------------

-
