1.3. Потери в диэлектриках.

Диэлектрическими потерями называют энергию, рассеиваемую в единицу времени в диэлектрике при воздействии на него электрического поля и вызывающую нагрев диэлектрика.

Потери энергии в диэлектриках наблюдаются как при переменном напряжении, так и при постоянном, поскольку в материале обнаруживаются сквозной ток, обусловленный проводимостью. При постоянном напряжении, когда нет периодической поляризации, качество материала характеризуется значениями удельных объемного и поверхностного сопротивления. При переменном напряжении необходимо использовать какую-то другую характеристику качества материала, так как в этом случае, кроме сквозной электропроводимости, возникает ряд добавочных причин, вызывающих потери энергии в диэлектрике. Для характеристики способности диэлектрика рассеивать энергию в электрическом поле пользуются углом диэлектрических потерь, а также tg этого угла.

Углом диэлектрических потерь называется угол, дополняющий до 90° угол сдвига фаз j между I и U в емкостной цепи. В случае идеального диэлектрика I в такой цепи будет опережать вектор U на 90° , при этом угол d будет равен нулю. Чем больше рассеиваемая в диэлектрике мощность, переходящая в тепло, тем меньше угол сдвига фаз j и тем больше угол диэлектрических потерь d и его функция tg j .

Природа диэлектрических потерь в электроизоляционных материалах различна в зависимости от агрегатного состояния вещества.

Диэлектрические потери могут обуславливаться сквозным током или активными составляющими поляризационных токов. При изучении диэлектрических потерь, непосредственно связанных с поляризацией диэлектрика, можно изобразить это явление в виде кривых, представляющих зависимость электрического заряда на обкладках конденсатора с данным диэлектриком от приложенного к конденсатору напряжения. При отсутствии потерь, вызываемых явлением поляризации, заряд линейно зависит от напряжения и такой диэлектрик называется линейным (рис.1.1,а).

Рис.1.1. Зависимость заряда от напряжения для линейного диэлектрика без потерь (а), с потерями (б).

Если в линейном диэлектрике имеет место замедленная поляризация, связанная с потерями энергии, то кривая зависимости заряда от напряжения приобретает вид эллипса (рис.1.1,б).

Площадь этого эллипса пропорциональна количеству энергии, которая поглощается диэлектриком за один период изменения U.

В случае нелинейного диэлектрика - сегнетоэлектрика, кривая зависимости заряда от напряжения приобретает вид петли такого же характера, как петля гистерезиса из магнитных материалов. В этом случае площадь петли пропорциональна потерям энергии за один период.

В технических электроизоляционных материалах, помимо потерь сквозной электропроводимости и потерь от замедленной поляризации, возникают электрические потери, которые сильно влияют на электрические свойства диэлектриков. Эти потери вызываются наличием изолированных друг от друга посторонних проводящих или полупроводящих включений углерода, окислов железа и т.д. и значительны даже при малом содержании таких примесей в электроизоляционном материале. В случае высоких U потери в диэлектрике возникают в следствии ионизации газовых включений внутри диэлектриков, особенно интенсивно происходящей при высоких частотах.

Рассмотрим схему, эквивалентную конденсатору с диэлектриком, обладающим потерями, находящемуся в цепи переменного U. Последовательная и параллельная схема представлены на рис.1.2, там же даны соответствующие диаграммы токов и напряжений.

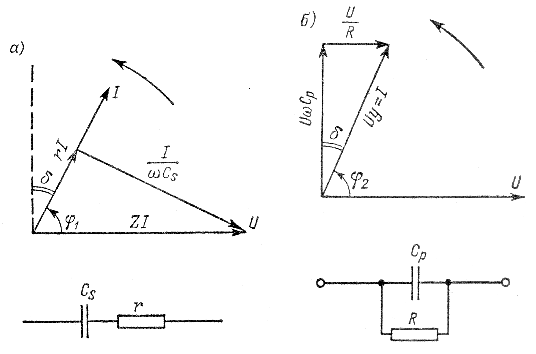

Рис.1.2. Векторные диаграммы и эквивалентные схемы диэлектрика с потерями: а – последовательная; б – параллельная.

Обе схемы эквивалентны друг другу, если при равенстве полных сопротивлений z₁ = z₂ = z равны их активные и реактивные составляющие. Это условие будет соблюдено, если углы сдвига тока относительно напряжения j равны и значения активной мощности одинаковы.

Из теории переменных I известно, что:

. (1.14)

Выразим P для последовательной и параллельной схемы через C_s и C_p и угол d , который является дополнением угла j до 90° .

Для последовательной схемы (рис1.1,а), используя выражения P_a и соответствующую диаграмму имеем:

и (1.15)
tg d = wC_sr . (1.16)

Для параллельной схемы (рис.1.1,б):

, (1.17)

. (1.18)

Приравнивая друг другу выражения, находим соотношения между C_p и C_s и между r и R:

, . (1.19)

Для доброкачественных диэлектриков можно пренебречь значением tg^2d по сравнению с единицей в формуле и рассчитав C_p » C_s » C Выражение для Р, рассеиваемой в диэлектрике, в этом случае будут одинаковы для обеих схем:

_Pa=U₂wCtg d, (1.20)

где Р_а измеряется в Вт, U - в В, w - в с^-1, С - в фарадах.
R в параллельной схеме, как следует из выражения , во много раз больше r.
Выражение для удельных диэлектрических потерь, т.е. Р, рассматриваемой в единице объема диэлектрика, имеет вид:

, (1.21)

где p - удельные потери, Вт/м³;
w - 2p f - угловая частота, с^-1;
Е - напряженность электрического поля, В/м.

Действительно, емкость между противоположными гранями куба со стороной 1 м будет С₁ = e _0e , реактивная составляющая удельной проводимости:

; (1.22)

а активная составляющая . (1.23)

Следует отметить, что емкость диэлектрика с большими потерями становится совершенно условной величиной, зависящей от выбора той или иной эквивалентной схемы. Отсюда и диэлектрическая проницаемость материала с большими потерями при переменном U также условно. Угол диэлектрических потерь от выбора схемы не зависит.

Рассматривая формулы и можно видеть, что диэлектрические потери приобретают серьезное значение для материалов, используемых в установках высокого U, в высокочастотной аппаратуре и особенно в высоковольтных высокочастотных устройствах, поскольку величина диэлектрических потерь пропорционально квадрату приложенного к диэлектрику U и частоте поля. Материалы, предназначаемые для применения в указанных условиях, должны отличаться малым значением угла потерь и диэлектрической проницаемостью, т.к. в противном случае мощность, рассеиваемая в диэлектрике, может стать недопустимо большой.

Диэлектрические потери по их особенностям и физической природе можно подразделить на четыре основных вида:

1. диэлектрические потери, обусловленные поляризацией;
2. диэлектрические потери сквозной электропроводности;
3. ионизационные диэлектрические потери;
4. диэлектрические потери, обусловленные неоднородностью структуры.

Рассмотрим каждый вид диэлектрических потерь. Диэлектрические потери, обусловленные поляризацией, особенно отчетливо наблюдаются в веществах, обладающих релаксационной поляризацией: в диэлектриках дипольной структуры и в диэлектриках ионной структуры с неплотной упаковкой ионов.

1.3.1. Релаксационные диэлектрические потери.

Релаксационные диэлектрические потери вызываются нарушением теплового движения частиц под влиянием сил электрического поля. Это нарушение приводит к рассеянию энергии и нагреву диэлектрика. В температурной зависимости tg угла релаксационных диэлектрических потерь наблюдается max при некоторой t° , характерной для данного вещества. При этой t° время релаксации частиц диэлектрика примерно совпадает с периодом изменения приложенного переменного I. Если t° такова, что время релаксации частиц значительно больше полупериода изменения приложенного переменного U, то тепловое движение частиц будет менее интенсивным, и потери уменьшатся; если t° такова, что время релаксации частиц значительно меньше полупериода изменения U, то интенсивность теплового движения будет больше, связь между частицами уменьшится, в результате чего потери также снизятся.

Диэлектрические потери, наблюдаемые в сегнетоэлектриках связаны с явлением спонтанной поляризации. Поэтому потери в сегнетоэлектиках значительны при t° ниже точки Кюри, когда имеет место спонтанная поляризация. При t° выше точки Кюри потери уменьшаются. Электрическое старение сегнетоэлектрика со временем сопровождается некоторым уменьшением потерь.

К диэлектрическим потерям, обусловленным поляризацией, следует отнести так называемые резонансные потери, проявляющиеся в диэлектриках при световых частотах. Этот вид потерь с особой четкостью наблюдается в некоторых газах при строго определенной частоте и выражается в интенсивном поглощении энергии электрического поля. Так же эти потери возможны и в твердых веществах, если частота вынужденных колебаний, вызываемых электрическим полем, совпадает с частотой собственных колебаний частиц твердого вещества. Наличие максимума в частотной зависимости tgd характерно также и для резонансного механизма потерь, однако в данном случае t на положение max не влияет.

1.3.2. Диэлектрические потери, обусловленные сквозной проводимостью.

Диэлектрические потери, обусловленные сквозной проводимостью, обнаруживаются в диэлектриках, имеющих заметную электропроводность, объемную или поверхностную. Тангенс угла диэлектрических потерь в этом случае может быть вычислен по формуле:

, (1.24)

где f - в Гц и r - в Ом× м.

Диэлектрические потери этого вида не зависят от частоты поля; tgd уменьшается с частотой по гиперболическому закону.

Диэлектрические потери, обусловленные электропроводностью, возрастают с t по экспоненциальному закону: , где А, - постоянные материала, или в соответствии с приближенным выражением: , где P_t - потери при температуре t° С, Р₀ - потери при температуре 0° С, d - постоянная материала, tgd в зависимости от температуры изменяется по тому же закону, который использован для аппроксимации температурной зависимости Р, т.к. температурным изменением емкости можно пренебречь.

1.3.3. Ионизационные диэлектрические потери.

Ионизационные диэлектрические потери свойственны диэлектрикам в газообразном состоянии. Ионизационные потери проявляются в неоднородных электрических полях при напряженностях, превышающих значения, соответствующие началу ионизации данного газа. Ионизационные потери могут быть вычислены по формуле: , где А₁ - постоянный коэффициент, f - частота поля, U - приложенное напряжение, U₀ - напряжение, соответствующее началу ионизации.

Формула справедлива при U > U₀ и линейной зависимости tgd от Е. Ионизационное U₀ зависит от давления, при котором находится газ, поскольку развитие ударной ионизации молекул связано с длиной свободного пробега носителей заряда. С увеличением давления газа величина U₀ возрастает.

1.3.4. Диэлектрические потери, обусловленные неоднородностью структуры.

Диэлектрические потери, обусловленные неоднородностью структуры наблюдаются в слоистых диэлектриках из пропитанной бумаги и ткани, в пластмассах с наполнителем, в пористой керамике, в производных слюды - миканитах, микалексе и т.д. Ввиду разнообразия структуры однообразных неоднородных диэлектриков и особенностей, содержащихся в них компонентов, не существует общей формулы расчета диэлектрических потерь в этом случае. Для наглядности основные сведения об особенностях различных видов диэлектрических потерь сведены в таблице 1.1

Таблица 1.1

Классификация потерь в диэлектриках.

1.3.5. Диэлектрические потери в газах.

Диэлектрические потери в газах при напряженностях поля, лежащих ниже значения, необходимо для развития ударной ионизации молекул газа, очень мала. В этом случае газ можно практически рассматривать как идеальный диэлектрик. Источником диэлектрических потерь газа может быть в основном только электропроводность, т.к. ориентация дипольных молекул газов при их поляризации не сопровождается диэлектрическими потерями.

Как известно, все газы отличаются весьма малой электропроводностью, и угол диэлектрических потерь в связи с этим будет мал, особенно при высоких частотах. Величина tgd может быть вычислена по формуле (1.24).

Удельное объемное сопротивление газов - порядка 10¹⁶ Ом×м, e » 1 и tgd при f = 50 Гц (в отсутствие ионизации) менее 4×10^-8. При высоких U и неоднородном поле, когда напряженность в отдельных местах превзойдет некоторые критические значения, молекулы газа ионизируется, вследствие чего в газе возникают потери на ионизацию. При U₀ начинается ионизация газа в порах и tgd заметно возрастает. При U₁, когда газ во включениях уже ионизирован и энергия на процесс ионизации не затрачивается, tgd уменьшается.

Кривую tgd = f (U) часто называют кривой ионизации. При высоких частотах ионизация и потери в газах возрастают настолько, что явление может повести к разогреву и разрушению изделий с газовой изоляцией, если напряжение превышает U₀.

Возникновение ионизации газа, заполняющего закрытые поры в твердой изоляции, нередко приводит к такому же разрушению. Ионизация воздуха сопровождается образованием озона и окислов азота, что вызывает химическое разложение органической изоляции, содержащей газовые включения.

На линиях электропередачи высокого U потери на изоляцию воздуха у поверхности проводов (явление короны) снижают КПД линии.

1.3.6 Диэлектрические потери в жидкостях

В неполярных жидкостях диэлектрические потери обусловлены только электропроводностью, если жидкость не содержит примесей с дипольными молекулами. Удельная проводимость нейтральных частот жидкостей чрезвычайно мала, благодаря чему малы и диэлектрические потери. Примером может служить тщательно очищенное от примесей нефтяное конденсаторное масло, tgd которого очень мал и может быть рассчитан по формуле: , где f - в Гц и r - в Ом× м.

Полярные жидкости в зависимости от условий (температура, частота) могут обладать заметными потерями, связанными с дипольно-релаксационной поляризацией, помимо потерь, обусловленных электропроводностью.

Применяемые в технике жидкие диэлектрики часто представляют собой смеси неполярных и полярных веществ (например, масляно-канифольные компаунды) или являются полярными жидкостями (совол).

У жидких диэлектриков с полярными молекулами заметно проявляется зависимость диэлектрических потерь от вязкости. Удельная проводимость таких жидкостей при комнатной температуре 10^-10 - 10^-11 См× м^-1. Диэлектрические потери, наблюдаемые в полярных вязких жидкостях при переменном напряжении, значительно превосходят потери, обусловленные электропроводностью. Такие потери и называют дипольно-релаксационными. Объяснение природы потерь в полярных вязких жидкостях можно дать, основываясь на представлениях о механизме дипольно-релаксационной поляризации.

Потери возрастают с частотой до тех пор, пока поляризация успевает следовать за изменением поля. Когда же частота становится настолько велика, что дипольные молекулы уже не успевают полностью ориентироваться в направлении поля и tgd падает, то потери Р_а становятся постоянными в соответствии с формулой: _Pa=U₂wCtg d, где Р_а - Вт, U - в В, w - в с^-1, С - фарадах.

Таким образом, характер зависимости диэлектрических потерь Р_а от частоты не соответствует характеру частотной зависимости tgd .

Дипольно-релаксационные потери в маловязких жидкостях при низких частотах незначительны могут быть меньше потерь сквозной электропроводности. Ниже для сравнения приведены значения e и tgd для неполярной и полярной жидкостей при частоте 50 Гц.

Как видно, tgd диэлектрических потерь неполярной жидкости - трансформаторного масла значительно меньше, чем полярной жидкости - совола.

1.3.7 Диэлектрические потери в твердых диэлектриках

Диэлектрические потери в твердых диэлектриках необходимо рассматривать в связи с их структурой. Твердые вещества обладают разнообразным составом и строением; в них возможны все виды диэлектрических потерь. Их можно подразделить на четыре группы:

1. диэлектрики молекулярной структуры;
2. диэлектрики ионной структуры;
3. диэлектрики сегнетоэлектрики;
4. диэлектрики неоднородной структуры.

Рассмотрим диэлектрики первой группы, т.е. молекулярной структуры. Эти потери зависят от вида молекул. В случае неполярных молекул, в веществах, не имеющих примесей, диэлектрические потери малы. К таким диэлектрикам относится сера, парафин; неполярные примеси - полиэтен, политетрафторэтилен, полистирол и другие. Указанные вещества, в связи с их весьма малыми потерями, находят применение в качестве высокочастотных диэлектриков. Диэлектрики молекулярной структуры с полярными молекулами представляют собой, главным образом, органические вещества, широко используемые в технике. К ним принадлежат материалы на основе целлюлозы (бумага, картон и др.), полярные полимеры: полиметилметакрилат (органическое стекло), полиамиды (картон и др.)и полиуританы, каучуковые материалы (эбонит), фенолоформальдегидные смолы (бакелит и др.), эфиры целлюлозы (ацетилцеллюлоза и др.) - и ряд других материалов. Все они из-за присущей им дипольно-релаксационной поляризации обладают большими потерями. Потери в этих диэлектриках существенно зависят от температуры; при некоторых температурах обнаруживаются max или min потерь; возрастание потерь после min объясняется увеличением потерь сквозной электропроводности. Такую зависимость можно отобразить в виде графика, в частном случае для бумаги.

Диэлектрики ионной структуры связаны с особенностями упаковки ионов в решетке. В веществах кристаллической структуры с плотной упаковкой ионов при отсутствии примесей, искажающих решетку, диэлектрические потери весьма малы. При повышенных температурах в таких веществах появляются потери от сквозной электропроводности. К веществам этого типа относятся многочисленные кристаллические неорганические соединения, имеющие большое значение в современном производстве электротехнической керамике, например, корунд (Al₂O₃), входящий в состав ультрафарфора. Примером такого соединения является каменная соль, чистые кристаллы которой обладают ничтожными потерями; малейшие примеси, искажающие решетку, резко (на 2 -3 порядка) увеличивают диэлектрические потери.

Диэлектрические потери в аморфных веществах ионной структуры - неорганических стеклах - связаны с явлением поляризации и наличием электропроводности. Рассматривая механизм диэлектрических потерь в стеклах, следует различать:

а) потери, мало зависящие от температуры и возрастающие прямо пропорционально частоте (tgd не зависит от частоты);

б) потери, заметно возрастающие с температурой по закону экспоненциальной функции и мало зависящие от частоты (tgd уменьшается с возрастанием частоты).

Потери первого вида обуславливаются релаксационной поляризацией и сильно выражены во всех технических стеклах. Чисто кварцевое стекло обладает весьма малыми релаксационными потерями. Введение в плавленый кварц небольшого количества окислов вызывает заметное возрастание диэлектрических потерь из-за нарушения внутренней структуры стекла. Термическая обработка - отжиг или закалка - заметно влияют на угол диэлектрических потерь из-за нарушения внутренней структуры.

Таблица 1.2
Влияние термической обработки на tgd потерь стекол при 20° С и f = 1 МГц.

В таблице 1.2 показана зависимость tgd потерь некоторых стекол от способа их термической обработки. Потери второго вида вызываются передвижениями слабосвязанных ионов и должны рассматриваться как потери, обусловленные электропроводностью. Такие потери проявляются обычно при t выше 50-100° С.

Диэлектрические потери в сегнетоэлектриках выше, чем у обычных диэлектриков. Особенностью сегнетодиэлектриков является наличие в них самопроизвольной поляризации, проявляющейся в определенном температурном интервале, вплоть до точки Кюри. Диэлектрические потери в сегнетоэлектриках мало изменяются с t в области самопроизвольной поляризации и редко падают при t выше точки Кюри, когда сегнетоэлектрические свойства теряются и самопроизвольная поляризация исчезает.

Диэлектрические потери в твердых веществах неоднородной структуры, к ним относятся неоднородные диэлектрики, т.е. керамика. Любой керамический материал представляет собой сложную многофазную систему. В его составе различают кристаллическую фазу, стекловидную и газовую (газы в закрытых порах). Диэлектрические потери в керамике зависят от характера кристаллической и стекловидной фазы и количественного соотношения между ними. Газовая фаза в керамике вызывает повышение диэлектрических потерь при U поля вследствие развития ионизации.

В современной электроизоляционной технике применяется большое количество неоднородных диэлектриков. В одних случаях это определяется требованиями механической прочности (волокнистая основа), в других - удешевлением стоимости и приданием необходимых свойств (наполнители в пластмассах и резинах), в третьих - использованием ценных отходов (слюдяные материалы).
