При проектировании высокоскоростных ВОСП должны рассчитываться отдельно длина участка регенерации по затуханию (L ) и длина участка регенерации по широкополосности (L_в), так как причины, ограничивающие предельные значения L и L_в, независимы.

В общем случае необходимо рассчитывать две величины длины участка регенерации по затуханию [17]:

L _макс – максимальная проектная длина участка регенерации;

L _мин – минимальная проектная длина участка регенерации.

Для оценки величины длин участка регенерации могут быть использованы следующие выражения:

,(6.1)

,(6.2)

,(6.3)

где _макс и _мин [дБ] – максимальное и минимальное значения перекрываемого затухания аппаратуры ВОСП, обеспечивающее к концу срока службы значение коэффициента ошибок не более 1* 10^-10;

_ок [дБ/км] – километрическое затухание в оптических волокнах кабеля;

_нс [дБ] – среднее значение затухания мощности оптического излучения неразъемного оптического соединителя на стыке между строительными длинами кабеля на участке регенерации;

L_cтр [км] – среднее значение строительной длины кабеля на участке регенерации;

_рс [дБ] – затухание мощности оптического излучения разъемного оптического соединителя;

n – число разъемных оптических соединителей на участке регенерации;

[пс/нм* км] – результирующая дисперсия одномодового оптического волокна;

() [нм] – ширина спектра источника излучения;

В [Мгц] – широкополосность цифровых сигналов, передаваемых по оптическому тракту;

М [дБ] - системный запас ВОСП по кабелю на участке регенерации.

Если по результатам расчетов получено: L_в<L _макс, то для проектирования должны быть выбраны аппаратура или кабель с другими техническими данными (, ), обеспечивающими больший запас по широкополосности на участке регенерации. Расчет должен быть произведен снова.

Критерием окончательного выбора аппаратуры или кабеля должно быть выполнение соотношения:

L_в>L _{макс .}(6.4)

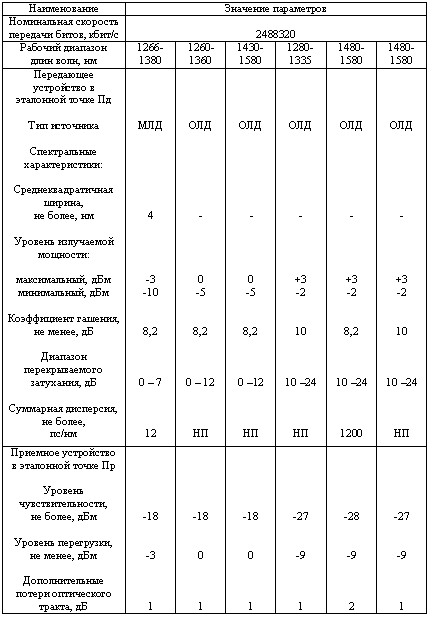

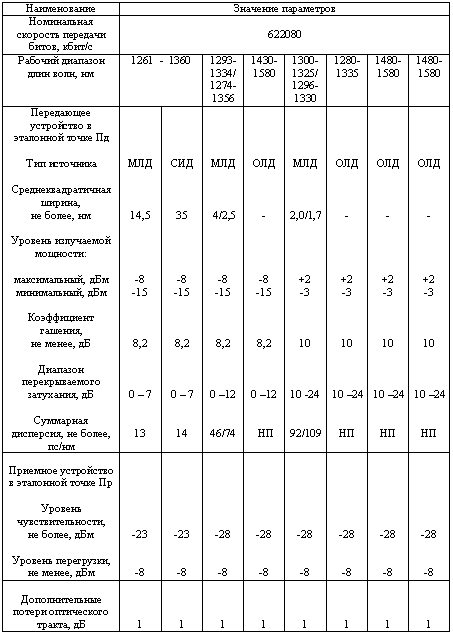

Максимальное значение перекрываемого затухания ( _макс) определяется как разность между уровнем мощности оптического излучения на передаче и уровнем чувствительности приемника для ВОСП на базе ЦСП ПЦИ. Минимальное значение перекрываемого затухания ( _мин) определяется как разность между уровнем мощности оптического излучения на передаче и уровнем перегрузки приемника для ВОСП на базе ЦСП ПЦИ. _макс и _мин для ВОСП на базе ЦСП СЦИ должны определяться в соответствии с таблицами 6.1-6.3 [14].

Уровни чувствительности и перегрузки приемника определяются соответственно как минимальное и максимальное значения уровня мощности оптического излучения на входе приемника, при которых обеспечивается коэффициент ошибок не более 1* 10^-10 к концу срока службы аппаратуры для ВОСП на базе ПЦИ и СЦИ.

Уровни мощности оптического излучения на передаче, ширина спектра источника излучения (), затухание оптического излучения разъемного оптического соединителя ( _рс), уровни чувствительности и перегрузки приемника должны быть приведены в ЭД, ТУ и для ВОСП СЦИ должны соответствовать данным таблиц 6.1-6.3.

Параметры оптических волокон и кабелей в выражениях (6.1), (6.2) и (6.3) должны быть приведены в технических характеристиках на поставляемый оптический кабель ( _ок, ) и определяться условиями и технологией прокладки ( _нс, L_стр).

Системный запас (М) учитывает изменение состава оптического кабеля за счет появления дополнительных (ремонтных) вставок, сварных соединений, а также изменение характеристик оптического кабеля, вызванных воздействием окружающей среды и ухудшением качества оптических соединителей в течение срока службы, и устанавливается при проектировании ВОСП исходя из ее назначения и условий эксплуатации оператором связи, в частности, исходя из статистики повреждения (обрывов) кабеля в зоне действия оператора.

Рекомендуемый диапазон устанавливаемых значений системного запаса от 2дБ (наиболее благоприятные условия эксплуатации) до 6дБ (наихудшие условия эксплуатации).

Для более точной коррекции проектируемой длины участка регенерации с учетом статистики разброса величин параметров _ок, _нс и L_стр и с целью обоснованного увеличения этой длины по сравнению с результатом расчета рекомендуется использовать расчеты по формулам, приведенным в нормах приемо-сдаточных измерений ЭКУ ВОСП магистральных и внутризоновых подземных ВОЛС, утвержденным Госкомсвязи России в 1997г.

1. Что такое участок регенерации?
2. От каких параметров зависит длина регенерационного участка?
3. Какие функции выполняет регенератор?
4. В чем заключаются принципиальные различия между линейным регенератором и оптическим усилителем?
5. В соответствии с каким нормативным документом отрасли “Связь” следует проводить расчет длины регенерационного участка ВОСП?
6. Какие параметры оптических кабелей используются при расчете длины регенерационного участка?
7. Что такое максимальное и минимальное значение перекрываемого затухания аппаратуры ВОСП?
8. Что является критерием окончательного выбора типа аппаратуры и кабеля?
9. Какой системный запас принимается при расчетах длины участка регенерации?
10. Назовите методы увеличения длины регенерационного участка.
