СТС – система электросвязи сельского административного района и представляет совокупность АТС; межстанционных СЛ, организуемых по физическим цепям и каналам систем передачи; абонентских линий; оконечных абонентских устройств.
Телефонные станции СТС по назначению делятся на ЦС, УС, ОС.
ЦС – центральная станция – расположена всегда в райцентре, является городской телефонной станцией для абонентов райцентра и одновременно транзитным узлом ТУ для абонентов ОС и УС. В ЦС включаются СЛ от УС и ОС, СЛ для связи с МТС, АМТС; АЛ райцентра.
УС – узловая станция – может располагаться в любых населенных пунктах района. В них включаются АЛ населенного пункта, СЛ от ОС, СЛ к ЦС.
ОС – оконечная станция располагается в любых населенных пунктах. В них включаются АЛ, СЛ, к УС или ЦС; СЛ к другим ОС, если используются поперечные связи.
Способы построения СТС:
- радиальный (рис5). ЦС является АТС для абонентов райцентра и ТУ для всех остальных ОС. С ОС 1,3,4,5 ЦС связана двухсторонними пучками СЛ а с ОС2 – односторонними.
- радиально-узловой (рис 6). На схеме 3 УР: ЦС является: -АТС для абонентов райцентра
- комбинированный (рис 7).

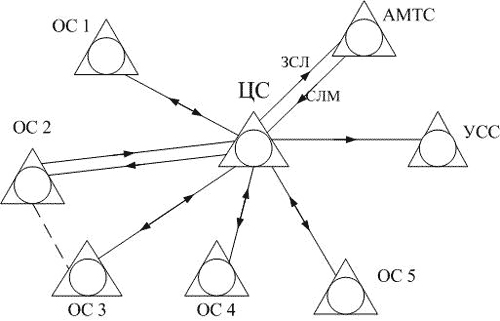

Рисунок 5 Радиальный способ построения СТС
-УС для АТС ЦУР
-ТУ для всей СТС
Между ОС 7 и 8 показана пунктиром поперечная связь.
Рисунок 6 Радиально-Узловой способ построения СТС

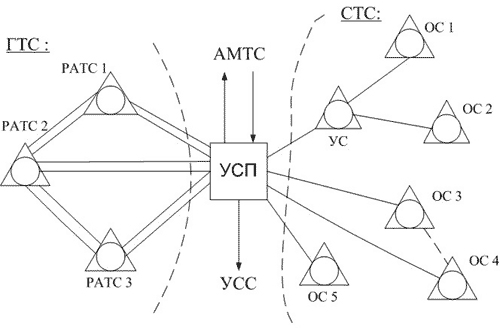

Рисунок 7 Комбинированная телефонная сеть
Комбинированная сеть организуется, если в райцентре есть районированная ГТС или нерайонированная с АТС большой емкости. В этом случае используется УПС – транзитный узел для городских сельских абонентов. РАТС ГТС связаны по схеме “каждая с каждой”, к абонентам СТС к АМТС и УСС выходят через УПС. Для связи в пределах ГТС УПС не используется. Абоненты СТС имеют выход в город через УПС, на АМТС и УСС также через УПС, и между ОС в пределах СТС – через УПС.
УПС – только транзитный узел, абоненты в него не включаются.
На СТС используются следующие типы АТС:
АТСК50/200, АТСК50/200М, АТСК100/2000 – координатного типа; Квант; Квант-Ц; могут использоваться цифровые АТС (но пока не используются из-за дороговизны) – DX-200 и S-12, UT.
УСП – сельско- пригородный узел.
Системы нумерации на СТС
В настоящее время на СТС используются три системы нумерации:
- Закрытая (единая) – это перспективная система нумерации, когда номер 5-значный независимо от вида соединения, типа и емкости АТС, построения сети. Максимальная емкость СТС при закрытой системе нумерации составляет 80000 номеров. Вся сеть делится на десятитысячные, тысячные, сотенные абонентские группы. Первая цифра 5-значного номера – это номер десятитысячной группы, вторая – номер тысячной группы внутри десятитысячной, третья цифра – номер сотенной группы внутри тысячной. Не может использоваться 8 и 0.
Коды АТС на СТС могут быть одно-, двух-, трехзначными. Если суммарная емкость СТС менее 10000 номеров, то все номера начинаются на и ту же цифру. Поэтому для отличия станций друг от друга требуется как минимум еще одна цифра. Узловые районы, как правило, различаются второй цифрой номера (и, соответственно УС тоже). А ОС, особенно малой емкостью, отличаются друг от друга третьей цифрой номера.
*Условием применения закрытой нумерации является наличие 5-значных абонентских регистров на всех АТС СТС. Это возможно, если на СТС района не применяются АТСК50/200, имеющиеся трехзначные резисторы (а таких подавляющее большинство, используются в качестве ОС).
Рассмотреть пример:
Дана сеть района с радиальным построением. На сети применяются системы АТС 5-значными регистрами. Разработать систему нумерации для СТС и присвоить коды АТС.
Вставка 16:
На сети показано 3 ОС и ЦС.
ЦС емкостью 2000N,нумерация АЛ 21000-22999, код ЦС – “21”, “22”.
ОС1 – 600N, АЛ 23000-23599, код”23”.
ОС2 – 200N, АЛ 24000-24199, код “240,241”.
ОС3 – 100N, АЛ 24300-24399, код “243”.Например, рассмотрим некоторые варианты связи от абонентов, включенных в ОС3:
б) Абонент ОС3 набирает номер 2-40-37.
а) Абонент ОС3 набирает номер 2-28-60
УУ ОС3 анализирует первую и вторую цифры номера. Если вторая цифра не 4, то связь явно в другую АТС, и УУ устанавливает соединение к ЦС и уже ЦС устанавливает соединение к абоненту 2-28-60
УУ ОС3 после второй 4 ждет набора третьего знака для анализа направления связи. Если третья цифра не 3, то связь не в своей АТС и далее все работает, как в случае а).
в) Абонент ОС3 набирает номер 2-43-65
УУ ОС3 после второй 4 ждет набора третьего знака для анализа направления связи. Если третья цифра 3, то это для УУ означает, что связь требуется в своей АТС (ОС3). УУ ОС3 отыскивает вызываемого абонента в КП своей АТС и соединяет его с вызывающим. - Открытая система нумерации.
При открытой нумерации количество знаков в номере абонента зависит от вида связи, типа АТС, ее емкости, способа построения сети.
При открытой системе нумерации номер абонента внутри станции сокращенный (3 или 4-значный). Номер, набираемый при межстанционной связи, всегда пятизначный.
Открытая система нумерации применяется очень широко на СТС и УТС. На СТС это обусловлено большим количеством устаревших АТС типа АТСК50/200 с трехзначными регистрами.
Открытая система нумерации применяется двух типов:
2.1 OТКРЫТАЯ С ИНДЕКСОМ ВЫХОДА.
Такая система используется на СТС и УТС. При такой системе для связи внутри АТС абонент пользуется сокращенным внутристанционным номером.
Для связи к абонентам, включенным в другие АТС, требуется набирать специальный знак (обычно это цифра 9), который для управляющий устройств АТС означает связь на внешние направления. По цифре “9” ОС подключает вызывающего абонента к СЛ вышестоящей АТС (ЦС и УС), на которой имеется 5-значный регистр, способный принять следующие 5 знаков номера.
Недостаток такой системы – разная значность номера в зависимости от вида связи. Как правило, индекс “9” используется, если на сети 5-значная нумерация начинается с разных цифр.

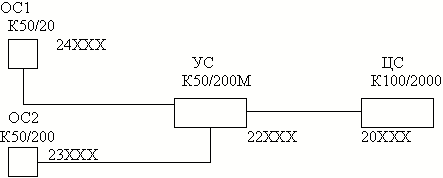

Пример: Дан фрагмент сети:
На ОС1 и ОС2 трехзначные регистры, поэтому для внутристанционной связи эти абоненты будут набирать сокращенный трехзначный номер (ХХХ). Для выхода к другим АТС сети абонентам этих станций следует набрать “9”, а затем полный пятизначный номер. По цифре “9” УУ ОС1 (или ОС2) подключит АЛ вызывающего абонента к СЛ УС и пятизначный номер примут УУ УС.
При входящей связи к абонентам ОС1 и ОС2 на УС по 5-значному номеру определяется направление, и на ОС будет послан только трехзначный номер.
2.2 ОТКРЫТАЯ НУМЕРАЦИЯ БЕЗ ИНДЕКСА ВЫХОДА.
Эта система используется, если емкость телефонной сети позволяет использовать в пятизначных номерах одинаковую первую цифру номера (т. е. суммарная емкость СТС менее 10000 номеров).
В этом случае внутристанционная связь также 3 или 4-значная. Но в качестве первой цифры сокращенного номера нельзя использовать первую цифру внутрирайонной связи(0 и 8). Для АТС, не имеющих
5-значных абонентских регистров, первая цифра 5-значного номера играет роль индекса внешней связи.
Рассмотрим предыдущий пример дополнив, его следующими данными:
Емкость ОС1=70 номеров, нумерация АЛ на сети:
24100-24169; внутристанционная нумерация АЛ 100-169Емкость ОС2=120 номеров, нумерация АЛ на сети:
23400-23519; внутристанционная нумерация АЛ 400-519Первая цифра “2” в этом примере служит индексом выхода на внешнюю связь (т. е. УС). Внутренняя нумерация на ОС1 начинается с 1, а на ОС2 – с4 и 5, что не совпадает с “2”,а, значит, УУ могут различить внутреннюю и внешнюю связь.
