В этом разделе разрабатываются 2 схемы и 2 таблицы. К каждойсхеме и таблице нужно сделать необходимые комментарии. В разделе рассматривается способ построения сельской телефонной сети (СТС), предусматриваются меры для повышения использования абонентских и соединительных линий, приводится обоснование выбора принятого способа построения СТС, использования аппаратуры передачи, разрабатывается система нумерации абонентских линий (АЛ) на сети. Теоретический материал для п.1.1 и 1.2 изложен в [1], [2]. После изучения теоретического материала, выбора схемы связи и на основании исходных данных составляется структурная схема СТС. На структурной схемеСТС указывается назначение, емкость, тип, код станций, расстояние между ними, проводность и количество СЛ, тип систем передачи. При построении схемы необходимо учесть, что УПАТС включаются в ЦС тремя пучками соединительных линий. Разработка системы нумерации сводится в таблицу 1.1. В комментариях к таблице необходимо дать обоснование выбора типа и значности нумерации абонентских линий на СТС.
Таблица 1.1 - Нумерация абонентских линий на СТС
| Назначение АТС | Тип АТС | Емкость АТС | Нумерация АЛ на сети | Код АТС |
| ЦС | ||||
| ОС1 | ||||
| ОСn | ||||
| УПАТС1 | ||||
| УПАТСn |
На структурной схеме МСС необходимо указать оконечное станционное оборудование существующих станций ОС, АМТС, УСС и проектируемой центральной станции (ЦС), подключаемое к межстанционным соединительным линиям (СЛ). В качестве примера в приложении А приведен фрагмент схемы мсс. Все необходимые данные, отражающие особенности межстанционной связи, приводятся в таблице 1.2, форма которой дана в приложении Б. Теоретические вопросы, связанные с построением сельских телефонных сетей и с нумерацией абонентских линий на сельских сетях подробно изложены в [1], п. 7.8. В методическом пособии эти вопросы не рассматриваются, их нужно проработать самостоятельно.
1.1 Разработка структурной схемы СТСПриступая к курсовому проектированию следует начинать с рассмотрения структурной схемы СТС, которая позволит представить полную картину сети.
При построении СТС необходимо учитывать ряд особенностей, заключающихся в том, что на СТС малые абонентские группы разделены значительными расстояниями. В связи с этим емкость сельских АТС невелика (от 50 до 2000 номеров); среднее расстояние между АТС может достигать десятков километров; среднее число СЛ в пучках между станциями СТС незначительно. Эти особенности СТС обуславливают более высокие по сравнению, например, с ГТС капитальные вложения и эксплуатационные расходы по линейным сооружениям в расчете на один номер емкости сети. Поэтому при проектировании СТС предусматриваются следующие меры для повышения использования абонентских и соединительных линий:
- радиальный и радиально-узловой способы построения СТС с целью укрупнения пучков межстанционных СЛ;
- использование линий двухстороннего действия;
- использование систем передачи (предпочтительно цифровых);
- увеличение норм допустимых потерь сообщения по сравнению с нормами потерь на ГТС;
- использование одних и тех же линий для установления местных, зоновых и междугородных соединений;
- ограничение права внешней связи для части абонентов сельских станций;
- применение выносных абонентских концентраторов.
Обычно СТС территориально совпадает с сельским административным районом и центральная станция (ЦС) размещается в районном центре, являясь одновременно городской АТС райцентра и узлом коммутации СТС. В современных условиях радиальный способ построения СТС является наиболее перспективным поскольку обеспечивает минимальное затухание разговорного тракта, упрощает станционное оборудование и ускоряет процесс установления соединения.
Для повышения использования СЛ сельские АТС емкостью до 200 номеров рассчитаны на включение линий двухстороннего действия, по которым осуществляется и местная, и междугородная связь.
Если расстояние между станциями сети не превышает 5 Км, то рекомендуется использовать трехпроводные физические СЛ ( при подключении учрежденческо- производствннных АТС – УПАТС - считаем расстояние не более 5 КМ). При расстоянии от 5 до 10 Км используются двухпроводные физические СЛ. А если расстояние превышает 10 Км, то используем системы передачи разных типов.
При выполнении курсовой работы право внешней связи для абонентов СТС не ограничивается.
Для организации связи с группами удаленных абонентов можно использовать выносные абонентские концентраторы (модуль RASM), которые позволяют включение 239 или 128 АЛ. Кроме того, при этом можно организовать включение маленьких абонентских групп емкостью 2, 4 или 8 АЛ, используя удаленный базовый концентратор RBM, имеющий тип RBM-2, или RBM-4, или RBM-8, соответственно. На станции эти концентраторы включаются в цифровой абонентский концентратор DLX по двухпроводным цифровым АЛ. На вход DLX может быть подключено до 30 RBM в различном сочетании их модификаций.
На рисунке 1а представлена структурная схема СТС, на которой кроме проектируемой ЦС существуют 4 ОС, 2 УПАТС, 3 группы удаленных абонентов, показан выход к АМТС и к узлу спецслужб (УСС). Станции разной емкости, разного типа, с ЦС их связывают СЛ разного типа. На схеме емкость ЦС указана без учета включенных в нее таксофонов и других дополнительных источников нагрузки.
 |
| Рисунок 1A Структурная схема СТС |
1.2 Разработка системы нумерации АЛ на СТС
На СТС может быть применена закрытая система нумерации и открытая система нумерации двух типов: с индексом выхода и без индекса выхода.
При закрытой нумерации как внутристанционные, так и межстанционные соединения в пределах СТС осуществляются набором пятизначного номера линии вызываемого абонента ххххх. Вызов экстренных и справочно-информационных служб производится набором сокращенных двух- или трехзначных номеров 0х(х), а зоновая и междугородная автоматическая связь – набором индекса выхода на АМТС (цифра 8) и после прослушивания акустического сигнала – набором внутризонового индекса (цифра 2) и семизначного зонового номера abxxxxx или десятизначного междугородного номера ABCabxxxxx. По этим соображениям пятизначный абонентский номер не может начинаться с цифр 0 и 8, а номерная емкость СТС при закрытой системе нумерации не может превышать 80 тысяч номеров. Закрытая система нумерации применяется на СТС, оборудованных АТС с пятизначными абонентскими регистрами (АР). По мере развития сетей, увеличении доли цифровых АТС и АТС с пятизначными абонентскими регистрами будет осуществляться переход к закрытой нумерации.
При открытой системе нумерации с индексом выхода внутристанционный номер на оконечной станции (ОС) сокращенный и в зависимости от емкости станции содержит два или три знака. При межстанционной связи абонент вначале набирает индекс выхода 9, а затем пятизначный номер линии вызываемого абонента ххххх. Вызов экстренных и справочно-информационных служб райцентра производится набором индекса выхода 9 и сокращенного двух- или трехзначного номера спецслужб 0х(х), а зоновая и междугородная автоматическая связь – набором индексов 9 и 8 и после прослушивания акустического сигнала – набором внутризонового индекса (цифра 2) и семизначного зонового номера abxxxxx или десятизначного междугородного номера ABCabxxxxx. Сокращенные внутристанционные номера не должны начинаться с цифры 9.
При емкости ОС более 800 номеров внутристанционная и межстанционная связи осуществляются набором пятизначного номера без индекса выхода. Внутристанционная нумерация на ЦС также пятизначная. Первые цифры пятизначных абонентских номеров не должны начинаться с цифр 0 и 8.
Необходимость индекса выхода вызвана тем, что на станции АТСК-50/200 абонентские регистры трехзначные и они позволяют установить только внутристанционные соединения. Следовательно, перед установлением соединения за пределы станции, при котором набирается не менее 5 знаков, абонент до набора должен послать на станцию сигнал о требовании внешней связи - индекс выхода 9. А в настоящее время на СТС большинство ОС такого типа.
При открытой системе нумерации без индекса выхода внутристанционная связь абонентов ОС осуществляется набором сокращенных трехзначных номеров, а межстанционная связь – набором пятизначных номеров без набора индекса выхода. Внутристанционная и межстанционная связи абонентов ЦС осуществляется набором пятизначных номеров без индекса выхода. Выход к остальным службам осуществляется как при закрытой системе нумерации. В качестве первых знаков сокращенных внутристанционных номеров не могут использоваться цифры, применяемые в качестве первых знаков пятизначных номеров, а также цифры 0 и 8. Основной недостаток данной системы нумерации – это большие потери номерной емкости.
Пример рассмотренной системы нумерации для конкретной СТС приведен ниже. Следует отметить, что в данном случае отдается предпочтение открытой системе нумерации с индексом выхода.
Нумерация абонентских линий на СТС
|
Назначение АТС |
Тип АТС |
Емкость АТС |
Нумерация АЛ на сети |
Код АТС |
Нумерация АЛ внутри станции |
|
ЦС |
SI-2000 |
6458 |
20000-26457 |
20-26 |
20000-26457 |
|
ОС1 |
К50/200 |
150 |
50100-50249 |
50 |
9; 100-249 |
|
ОС2 |
К100/2000 |
770 |
51000-51769 |
51 |
51000-51769 |
|
ОС3 |
КВАНТ |
512 |
52000-52511 |
52 |
52000-52511 |
|
ОС4 |
К50/200М |
100 |
53100-53199 |
53 |
53100-53199 |
|
УПАТС1 |
КВАНТ |
256 |
27000-27255 |
27 |
27000-27255 |
|
УПАТС2 |
КВАНТ |
1024 |
28000-29023 |
28-29 |
28000-29023 |
|
АМТС |
EWSD |
8 |
|||
|
УСС |
0,1; 0,2 … |
0 |
При выполнении курсовой работы рекомендуется обосновать выбор типа системы нумерации.
1.3 Формирование структурной схемы ЦС
Цифровая система SI-2000/224 представляет собой современную автоматическую систему с распределенным управлением и модульным принципом построения, обеспечивающую все основные телефонные функции. Количество типов модулей невелико, что удобно для производства и эксплуатации.
Ниже приводится наименование и назначение основных модулей, используемых для формирования структурной схемы АТС:
GSM – цифровое коммутационное поле группового переключателя, к которому с помощью межмодульных трактов подключаются все модули станции. Максимальная емкость поля – 128 ЦЛ со скоростью передачи информации 2,048 Мбит/сек (поток Е1);
ASM – модуль включения аналоговых абонентских линий. Максимальная емкость 240 АЛ, но фактически можно включить 239 АЛ, т.к. 1порт (вход) используется для подключения “контрольного абонента”;
RASM – удаленный модуль (концентратор) включения аналоговых абонентских линий, максимальная емкость также 240 АЛ. Но в случае необходимости в этот модуль можно включить 144 (фактически 143) абонентских линий. Это нужно учитывать при формировании групп удаленных абонентов;
ANM – аналоговый сетевой модуль включения 30 аналоговых соединительных линий;
DNM – цифровой сетевой модуль включения 30 временных каналов (1 стандартная цифровая линия – поток Е1) или см. пункт 4.6;
LCM, DLX, RBM – оборудование включения цифровых абонентских линий максимальной емкостью 240 АЛ. Обеспечивает подключение до 8 абонентов к одной физической двухпроводной абонентской линии;
ADM – административный модуль, выполняет функцию загрузки и изменения программного обеспечения и данных во всех модулях. Проектируется один модуль ADM на станцию;
CHM – модуль тарификации, выполняет функции записи тарифных данных для станции в целом. Проектируется один модуль CHM на станцию;
OMC – центр эксплуатации и техобслуживания. Взаимодействие оператора OMC и станции осуществляется при помощи языка MML и в соответствии с рекомендациями МККТТ.

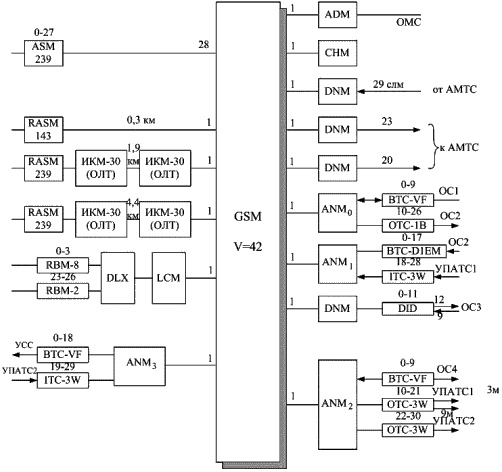

На рисунке 1в представлена структурная схема конкретной проектируемой ЦС.
 |
| Рисунок 1B Структурная схема проектируемой ЦС |
Рекомендуется обратить внимание, что необходимо подробно представить все направления, организованные в поле GSM.

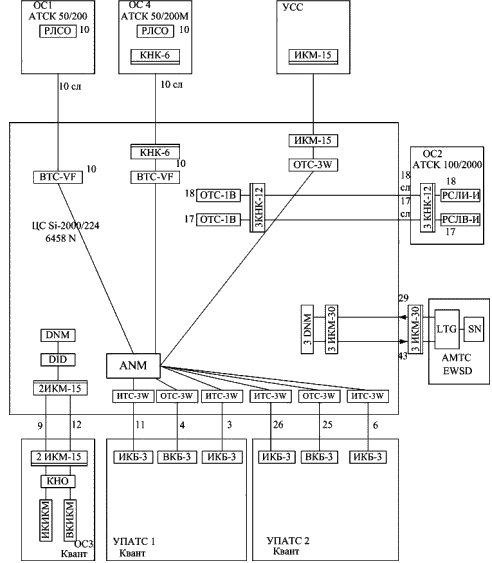

На рисунке 1с представлена структурная схема межстанционной связи конкретной СТС. Она выполнена в соответствии с указаниями 1 главы методического пособия.
 |
| Рисунок 1С Структурная схема межстанционной связи на СТС |
