Задача 1. Нарисуйте временную диаграмму получения линейного кода с HDB-3, для заданной униполярной последовательности импульсов (рисунок 4.1).

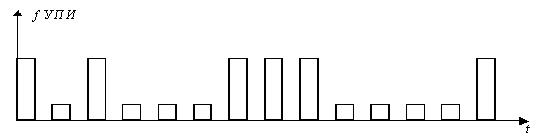

Рисунок 4.1 Униполярная последовательность импульсов.
Решение. Временная диаграмма получения линейного кода с HDB-3 приведена на рисунке 4.2.
Рисунок 4.2 Временная диаграмма получения линейного кода с HDB-3.
Задача 2. Кодовая комбинация появится на выходе преобразователя кода 3В2Т (таблица 4.1), если на его входе двоичная последовательность имела вид: 100110110011110111.
Таблица 4.1 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
-1 +1 |
+1 -1 |
0 -1 |
0 +1 |
-1 0 |
+1 0 |
-1 -1 |
+1 +1 |
Решение.
100 110 110 011 110 111
-1 0 -1-1 -1-1 0+1 -1-1 +1+1.
Задача 3. Какая кодовая комбинация появится на выходе преобразователя кода с AMI, если на его входе двоичная последовательность имела вид: 1001110010001?
Решение. +100-1+1-100+1000-1
Задача 4. Нарисовать временную диаграмму получения кода 2В2Т (таблица 4.2) для заданной последовательности рисунок 4.3.
Таблица 4.2 Кодовая таблица.
|
В |
0 0 |
0 1 |
1 0 |
1 1 |
|
Т |
-1 -1 |
-1 +1 |
+1 -1 |
+1 +1 |

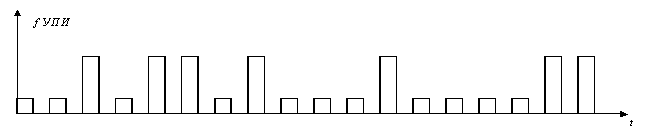

Рисунок 4.3 Заданная последовательность.
Решение. Временная диаграмма получения линейного кода с 2В2Т приведена на рисунке 4.4.

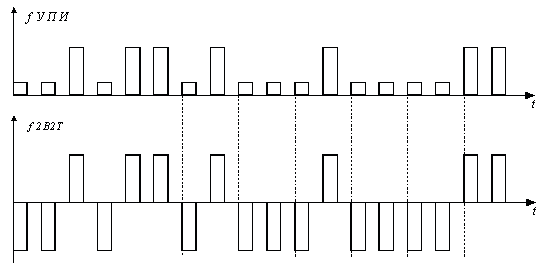

Рисунок 4.4 Временная диаграмма получения линейного кода с 2В2Т.
1. Изучить теоретический материал изложенный в разделе 1.7 «Линейный тракт. Линейные коды»
1. Нарисовать форму линейного цифрового сигнала в коде HDB-3, соответствующего однополярному сигналу 1010000011010000110000000101.
2. Нарисовать временную диаграмму линейного сигнала при использовании кода HDB-3, если двоичный цифровой сигнал имеет вид 10000100000110000000110.
3. Какая кодовая комбинация появится на выходе преобразователя кода 3В3Т (таблица 4.3), если на его входе униполярная последовательность импульсов (УПИ) имела вид:101100100011110111.
Таблица 4.3 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
0 0 -1 |
0 +1 0 |
-1 0 +1 |
+1 -1 0 |
+1+1 0 |
0 -1 +1 |
-1 +1 0 |
0 0 +1 |
4. Нарисовать временную диаграмму получения кода 2В2Т, для заданной УПИ изображенную на рисунке 4.5 (таблица 4.4).
Таблица 4.4 Кодовая таблица.
|
В |
0 0 |
0 1 |
1 0 |
1 1 |
|
Т |
-1 0 |
+1 0 |
+1 -1 |
-1 +1 |

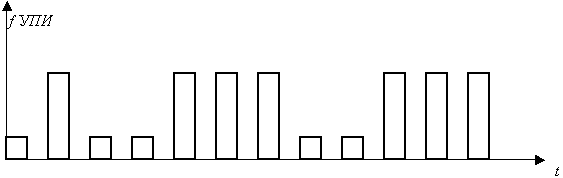

Рисунок 4.5 Униполярная последовательность импульсов.
5. Нарисовать временную диаграмму получения линейного кода с HDB-3 для заданной униполярной последовательности импульсов (рисунок 4.6).
Рисунок 4.6 Последовательность импульсов.
6. Нарисовать форму линейного цифрового сигнала в коде HDB-3, соответствующего однополярному сигналу
1000000011110000110000000111.
7. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.7 (таблица 4.5).
Таблица 4.5 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
+1 +1 |
+1 -1 |
-1 +1 |
-1 0 |
0 -1 |
+1 0 |
0 +1 |
-1 -1 |
Рисунок 4.7 УПИ
8. Какая кодовая комбинация появится на выходе преобразователя кода с AMI, если на его входе двоичная последовательность имела вид: 1011011010101?
9. Нарисовать временную диаграмму получения кода 4В3Т, для заданной УПИ 10101100000100111111 (таблица 4.6).
Таблица 4.6 Кодовая таблица.
|
В |
0 0 0 0 |
1 1 1 1 |
0 0 0 1 |
0 0 1 1 |
1 0 1 0 |
1 0 1 1 |
1 1 0 0 |
1 1 0 1 |
|
Т |
0 0 +1 |
0 +1 -1 |
0 0 -1 |
+1 0 -1 |
0 +1 0 |
0 -1 0 |
-1 0 0 |
+1 0 0 |
10. Какая кодовая комбинация появится на выходе преобразователя кода с AMI, если на его входе двоичная последовательность имела вид: 0101111001101?
11. Нарисовать временную диаграмму получения кода 4В3Т, для заданной УПИ 11010001111100111010 (таблица 4.7).
Таблица 4.7 Кодовая таблица.
|
В |
0 0 0 0 |
1 1 1 1 |
0 0 0 1 |
0 0 1 1 |
1 0 1 0 |
1 0 1 1 |
1 1 0 0 |
1 1 0 1 |
|
Т |
-1 0 +1 |
-1+1 -1 |
-1 0 -1 |
+1 -1 0 |
0 -1 0 |
0 +1 0 |
+1 0 0 |
-1 0 0 |
12. Нарисовать временную диаграмму получения кода AMI, для заданной двоичной последовательности: 11110001010111101.
13. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.8 (таблица 4.8).
Таблица 4.8 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
-1 +1 |
+1 0 |
-1 0 |
0 +1 |
0 -1 |
+1 -1 |
-1 -1 |
+1 +1 |
Рисунок 4.8 УПИ
14. Нарисовать временную диаграмму линейного сигнала при использовании кода HDB-3, если двоичный цифровой сигнал имеет вид 11000000101010000001.
15. Какая кодовая комбинация появится на выходе преобразователя кода 3В3Т (таблица 4.9), если на его входе униполярная последовательность импульсов (УПИ) имела вид:111110100000011001101.
Таблица 4.9 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
0 0 -1 |
0 +1 0 |
-1 0 +1 |
+1 -1 0 |
+1+1 0 |
0 -1 +1 |
-1 +1 0 |
0 0 +1 |
16. Нарисовать форму линейного цифрового сигнала в коде HDB-3, соответствующего однополярному сигналу 11100000100000110100001.
17. Нарисовать временную диаграмму получения кода AMI, для заданной двоичной последовательности: 101010111100101011.
18. Нарисовать временную диаграмму получения кода 2В2Т, для заданной УПИ: 1011010001100011 (таблица 4.10).
Таблица 4.10 Кодовая таблица.
|
В |
0 0 |
0 1 |
1 0 |
1 1 |
|
Т |
+1 +1 |
-1 +1 |
-1 -1 |
+1 -1 |
19. Нарисовать временную диаграмму линейного сигнала при использовании кода HDB-3, если двоичный цифровой сигнал имеет вид 101011110000001000001111.
20. Нарисовать временную диаграмму получения кода AMI, для заданной двоичной последовательности: 1111100100001010101010111.
21. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.9 (таблица 4.11).
Таблица 4.11 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
+1 +1 |
+1 -1 |
-1 +1 |
-1 0 |
0 -1 |
+1 0 |
0 +1 |
-1 -1 |
Рисунок 4.9 УПИ
22. Какая кодовая комбинация появится на выходе преобразователя кода 3В3Т (таблица 4.12), если на его входе униполярная последовательность импульсов (УПИ) имела вид:110011111010000001101.
Таблица 4.12 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
0 0 -1 |
0 +1 0 |
-1 0 +1 |
+1 -1 0 |
+1+1 0 |
0 -1 +1 |
-1 +1 0 |
0 0 +1 |
23. Нарисовать временную диаграмму получения кода 2В2Т, для заданной УПИ: 0110111000011101 (таблица 4.13).
Таблица 4.13 Кодовая таблица.
|
В |
0 0 |
0 1 |
1 0 |
1 1 |
|
Т |
+1 +1 |
-1 +1 |
-1 -1 |
+1 -1 |
24. Нарисовать временную диаграмму получения кода 4В3Т, для заданной УПИ 001111111001101000111110000(таблица 4.7).
Таблица 4.14 Кодовая таблица.
|
В |
0 0 0 0 |
1 1 1 1 |
0 0 0 1 |
0 0 1 1 |
1 0 1 0 |
1 0 1 1 |
1 1 0 0 |
1 1 0 1 |
|
Т |
-1 0 +1 |
-1+1 -1 |
-1 0 -1 |
+1 -1 0 |
0 -1 0 |
0 +1 0 |
+1 0 0 |
-1 0 0 |
25. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.10 (таблица 4.14).
Таблица 4.15 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
0 -1 |
0 +1 |
+1 +1 |
-1 -1 |
+1 0 |
-1 +1 |
-1 0 |
+1 -1 |
Рисунок 4.10 УПИ
26. Какая кодовая комбинация появится на выходе преобразователя кода 3В3Т (таблица 4.16), если на его входе униполярная последовательность импульсов (УПИ) имела вид: 001000110101011111001.
Таблица 4.16 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
0 0 -1 |
0 +1 0 |
-1 0 +1 |
+1 -1 0 |
+1+1 0 |
0 -1 +1 |
-1 +1 0 |
0 0 +1 |
27. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.11 (таблица 4.17).
Таблица 4.17 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
+1 0 |
+1 +1 |
0 +1 |
-1 0 |
-1 -1 |
+1 -1 |
0 -1 |
-1 +1 |
Рисунок 4.11 УПИ
28. Нарисовать временную диаграмму получения кода 4В3Т, для заданной УПИ 111100110001101010111101 (таблица 4.18).
Таблица 4.18 Кодовая таблица.
|
В |
0 0 0 0 |
1 1 1 1 |
0 0 0 1 |
0 0 1 1 |
1 0 1 0 |
1 0 1 1 |
1 1 0 0 |
1 1 0 1 |
|
Т |
-1 0 +1 |
-1+1 -1 |
-1 0 -1 |
+1 -1 0 |
0 -1 0 |
0 +1 0 |
+1 0 0 |
-1 0 0 |
29. Нарисовать временную диаграмму получения кода 4В4Т, для заданной УПИ 0001001110101111000000111101 (таблица 4.19).
Таблица 4.19 Кодовая таблица.
|
В |
0 0 0 0 |
1 1 1 1 |
0 0 0 1 |
0 0 1 1 |
1 0 1 0 |
1 0 1 1 |
1 1 0 0 |
1 1 0 1 |
|
Т |
-10+10 |
-1+100 |
-100-1 |
+1+100 |
00-10 |
00+10 |
-1+100 |
-10+1 |
30. Нарисовать временную диаграмму получения кода 3В2Т, для заданной УПИ изображенную на рисунке 4.12 (таблица 4.20).
Таблица 4.20 Кодовая таблица.
|
В |
0 0 0 |
0 0 1 |
0 1 0 |
0 1 1 |
1 0 0 |
1 0 1 |
1 1 0 |
1 1 1 |
|
Т |
+1 +1 |
+1 0 |
0 +1 |
-1 -1 |
-1 +1 |
-1 0 |
+1 -1 |
-1 0 |
Рисунок 4.12 УПИ
1. Сформулируйте основные требования к
цифровому сигналу, передаваемому по цифровому линейному тракту.
2. Сколько уровней используется в
комбинации символов кода AMI?
3. Какова основная идея в формировании
линейного сигнала с AMI?
4. В каком случае в коде HDB-3
используется подстановка типа B00V?
5. Что такое скремблирование?
6. Каким образом обнаруживаются ошибки в
коде AMI?
7. Перечислите требования, предъявляемые
к линейному сигналу с ИКМ.
8. Что показывает энергетический спектр
импульсной последовательности?
9. Каковы преимущества энергетического
спектра сигнала с AMI (по сравнению
с униполярной последовательностью).
10. В каком случае в коде HDB-3 используется подстановка
типа 000V?
11. Каким образом обнаруживаются ошибки в коде HDB-3?
