12. Некоторые применения перемножителей.
На основе аналогового перемножителя можно выполнить различные схемы по обработке аналоговых сигналов. В качестве иллюстрации приведены некоторые из них.
Квадратор, выполняется на ИМС типа 525ПС2.
В этой схеме UВЫХ = K∙U2ВХ.

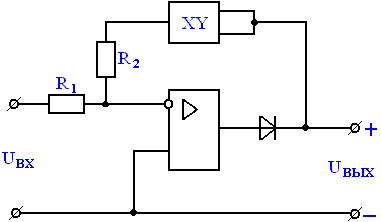

Устройство извлечения квадратного корня:
Квадратор включается в цепь ООС инвертирующего ОУ. При идеальном ОУ токи через R2 и R1 равны между собой (RВХ.Д ≈ ∞). Тогда:
Откуда
где К – масштабный коэффициент.
Устройство АРУ

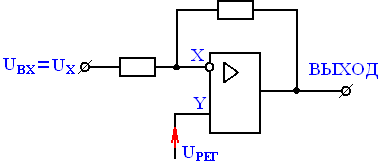

Аналоговый перемножитель можно использовать в устройстве АРУ:
При этом регулируемое переменное напряжение подаётся на один вход перемножителя, а постоянное регулирующее UРЕГ – на другой – вход “Y”.
