8. Каскады с эмиттерной и стоковой нагрузками.
В технике усиления электрических сигналов получили широкое применение каскады, в которых нагрузка включается в цепь эмиттера (БТ) или в цепь стока (ПТ). Иначе эти каскады называются соответственно каскадом с общим коллектором и общим стоком, рис. 8.1а) и б).

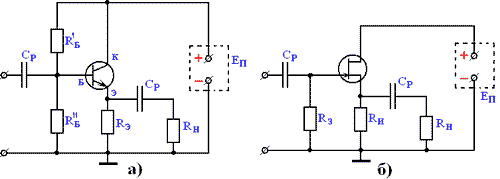

Рис. 8.1. – схема с общим коллектором а) и общим стоком б)
В схеме на БТ RЭ R'Б и R''Б обеспечивают необходимое смещение и стабилизацию режима. Постоянная составляющая выходного тока проходит через транзистор и RЭ. Переменная составляющая – разветвляется через RЭ, RН т.е.:
и величина сигнала на выходе каскада с нагрузкой в цепи эмиттера будет почти такой же, как и на входе. Фаза входного и выходного сигналов совпадают. В схеме 100% ООС, которая снижает все виды искажений. Т.о., сигналы совпадают не только по величине но и по форме. По этой причине каскады называют повторителями. ООС в повторителях по напряжению и последовательная по входу.
Входное сопротивление в каскаде на БТ:
RBX.K = RВХ.ОС = RВХ.Э + RH~(1 + h21Э).
А выходное сопротивление:
.
В каскаде на ПТ соответственно:
RВХ.ОС = RЗ∙(1 + К);
Sd – динамическая нагрузка.
Рассматриваемые каскады часто используются как согласующие.
