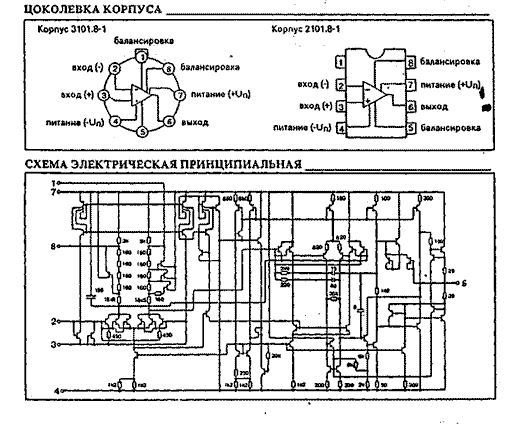

ОБЩЕЕ ОПИСАНИЕ
К140УД26 – широкополосный прецизионный операционный усилитель со сверхнизким значением входного напряжения шума, высоким коэффициентом усиления напряжения. Внутренняя частотная коррекция отсутствует. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления.
ТИПОНОМИНАЛЫ
К140УД26А/Б/В
КР140УД26А/Б/В/Г
ОСОБЕННОСТИ
- Малое напряжение смещения
- Широкий диапазон напряжений питания
- Частота единичного усиления……………20 МГц
- Высокая скорость нарастания……………11 В/мкс
- Высокий коэффициент усиления…………1 млн.
-
Низкая спектральная плотность шума……5,5 нВ/

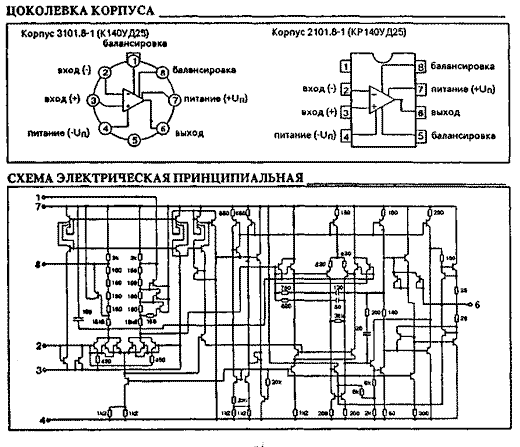

Операционный усилитель 140УД25
ОБЩЕЕ ОПИСАНИЕ
К140УД25 - прецизионный усилитель со сверхнизким значением входного напряжения шума, внутренней частотной коррекцией и высоким коэффициентом усиления напряжения. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления.
ТИПОНОМИНАЛЫ
К140УД25А/Б/В
КР140УД25А/Б/В/Г
ОСОБЕННОСТИ
- Малое напряжение смещения
- Широкий диапазон напряжений питания
- Высокий коэффициент усиления…………1 млн.
- Частота единичного усиления…………….3 МГц
- Скорость нарастания……………………….1,7 В/мкс
- Низкая спектральная плотность шума……5,5 нВ/

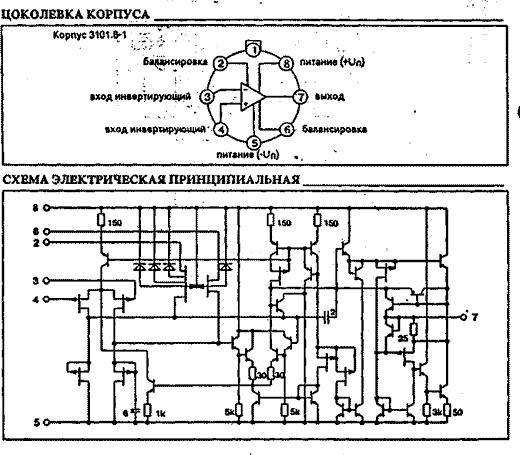

Операционный усилитель 140УД23
ОБЩЕЕ ОПИСАНИЕ
К140УД23 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе, большой частотой единичного усиления, внутренней частотной коррекцией и высокой скоростью нарастания выходного напряжения. Может использоваться для построения широкополосных устройств.
ТИПОНОМИНАЛЫ
К140УД23
К140УД23А
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ
- Малые входные токи ………..……………0,2 нА
- Высокая скорость нарастания……………30 В/мкс
-
Частота единичного усиления……………10 МГц

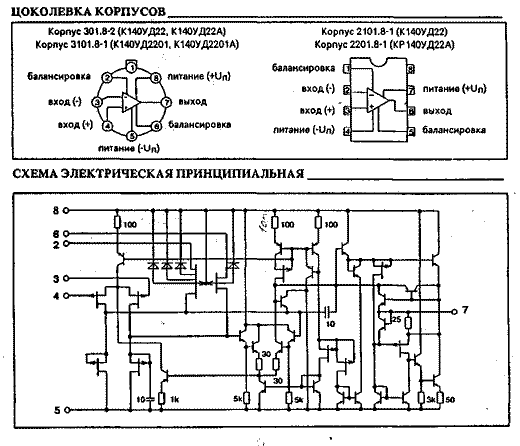

Операционный усилитель 140УД22
ОБЩЕЕ ОПИСАНИЕ
К140УД22 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе, большой частотой единичного усиления, внутренней частотной коррекцией и высокой скоростью нарастания выходного напряжения. Может использоваться для построения широкополосных устройств.
ТИПОНОМИНАЛЫ
К140УД22 К140УД22А
КР140УД22 КР140УД22А
К140УД2201 К140УД2201А
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ
- Скорость нарастания………………………7,5 В/мкс
- Малые входные токи ………..……………0,2 нА

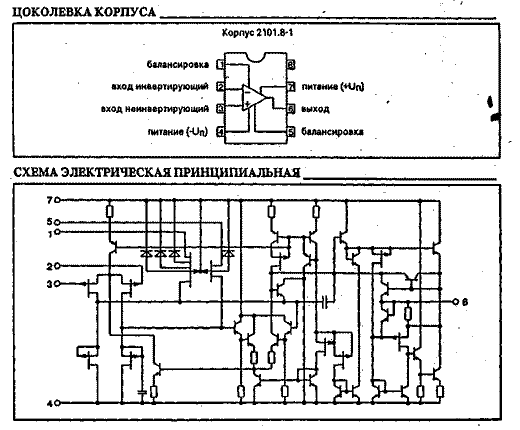

Операционный усилитель 140УД18
ОБЩЕЕ ОПИСАНИЕ
К140УД18 – операционный усилитель общего применения с хорошо согласованной парой полевых транзисторов на входе. Имеет малые входные токи и весьма низкое напряжение смещения, а также внутреннюю частотную коррекцию и небольшой ток потребления.
ТИПОНОМИНАЛ
КР140УД18
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Малые входные токи
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ

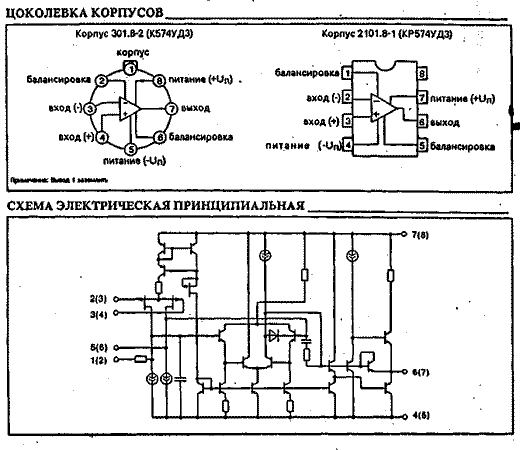

Операционный усилитель 574УД3
ОБЩЕЕ ОПИСАНИЕ
К574УД3 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе. Обладает большой частотой единичного усиления, малыми входными токами и весьма низким напряжением смещения. Внутренняя частотная коррекция отсутствует. Предназначен для построения широкополосных схем.
ТИПОНОМИНАЛЫ
К574УД3
КР574УД3А/Б/В
574УД3
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Малые входные токи ………..……………0,3 нА
- Высокая скорость нарастания……………50 В/мкс
- Частота единичного усиления……………15 МГц
- Время установления……………………….2 мкс
Операционный усилитель 140УД26
ОБЩЕЕ ОПИСАНИЕ
К140УД26 – широкополосный прецизионный операционный усилитель со сверхнизким значением входного напряжения шума, высоким коэффициентом усиления напряжения. Внутренняя частотная коррекция отсутствует. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления.
ТИПОНОМИНАЛЫ
К140УД26А/Б/В
КР140УД26А/Б/В/Г
ОСОБЕННОСТИ
- Малое напряжение смещения
- Широкий диапазон напряжений питания
- Частота единичного усиления……………20 МГц
- Высокая скорость нарастания……………11 В/мкс
- Высокий коэффициент усиления…………1 млн.
- Низкая спектральная плотность шума……5,5 нВ/

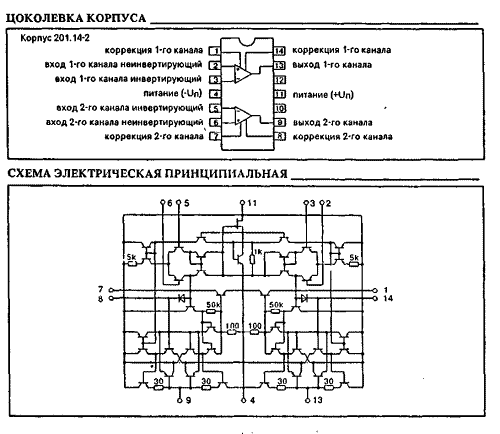

Сдвоенный операционный усилитель 157УД3
ОБЩЕЕ ОПИСАНИЕ
К157УД3 – сдвоенный малошумящий операционный усилитель. Внутренняя частотная коррекция отсутствует. Предназначен для стереофонической аппаратуры магнитной записи и воспроизведения.
ТИПОНОМИНАЛ
К157УД3
ОСОБЕННОСТИ
- Два усилителя в одном корпусе
- Защита выхода от короткого замыкания
- Широкий диапазон напряжений питания
- Минимальное сопротивление нагрузки……….200 Ом
- Напряжение шумов, приведенное ко входу
в звуковой полосе частот……………………….2 мкВ

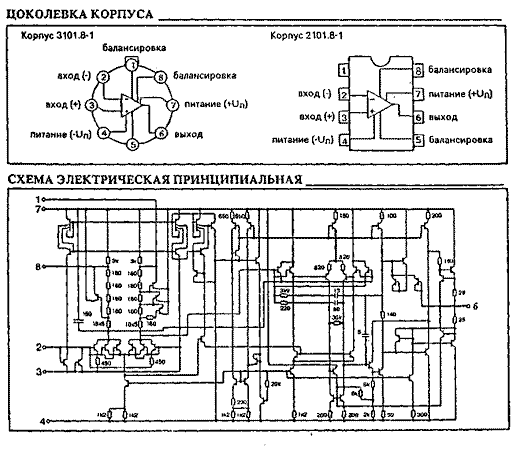

Операционный усилитель 140УД25
ОБЩЕЕ ОПИСАНИЕ
К140УД25 - прецизионный усилитель со сверхнизким значением входного напряжения шума, внутренней частотной коррекцией и высоким коэффициентом усиления напряжения. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления.
ТИПОНОМИНАЛЫ
К140УД25А/Б/В
КР140УД25А/Б/В/Г
ОСОБЕННОСТИ
- Малое напряжение смещения
- Широкий диапазон напряжений питания
- Высокий коэффициент усиления…………1 млн.
- Частота единичного усиления…………….3 МГц
- Скорость нарастания……………………….1,7 В/мкс
- Низкая спектральная плотность шума……5,5 нВ/
Операционный усилитель 140УД23
ОБЩЕЕ ОПИСАНИЕ
К140УД23 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе, большой частотой единичного усиления, внутренней частотной коррекцией и высокой скоростью нарастания выходного напряжения. Может использоваться для построения широкополосных устройств.
ТИПОНОМИНАЛЫ
К140УД23
К140УД23А
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ
- Малые входные токи ………..……………0,2 нА
- Высокая скорость нарастания……………30 В/мкс
- Частота единичного усиления……………10 МГц
Операционный усилитель 140УД22
ОБЩЕЕ ОПИСАНИЕ
К140УД22 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе, большой частотой единичного усиления, внутренней частотной коррекцией и высокой скоростью нарастания выходного напряжения. Может использоваться для построения широкополосных устройств.
ТИПОНОМИНАЛЫ
К140УД22 К140УД22А
КР140УД22 КР140УД22А
К140УД2201 К140УД2201А
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ
- Скорость нарастания………………………7,5 В/мкс
- Малые входные токи ………..……………0,2 нА
Операционный усилитель 140УД18
ОБЩЕЕ ОПИСАНИЕ
К140УД18 – операционный усилитель общего применения с хорошо согласованной парой полевых транзисторов на входе. Имеет малые входные токи и весьма низкое напряжение смещения, а также внутреннюю частотную коррекцию и небольшой ток потребления.
ТИПОНОМИНАЛ
КР140УД18
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Малые входные токи
- Широкий диапазон напряжений питания
- Напряжение смещения……………………10 мВ
Операционный усилитель 574УД3
ОБЩЕЕ ОПИСАНИЕ
К574УД3 – операционный усилитель с хорошо согласованной парой полевых транзисторов на входе. Обладает большой частотой единичного усиления, малыми входными токами и весьма низким напряжением смещения. Внутренняя частотная коррекция отсутствует. Предназначен для построения широкополосных схем.
ТИПОНОМИНАЛЫ
К574УД3
КР574УД3А/Б/В
574УД3
ОСОБЕННОСТИ
- Входной каскад на полевых транзисторах
- Малые входные токи ………..……………0,3 нА
- Высокая скорость нарастания……………50 В/мкс
- Частота единичного усиления……………15 МГц
- Время установления……………………….2 мкс

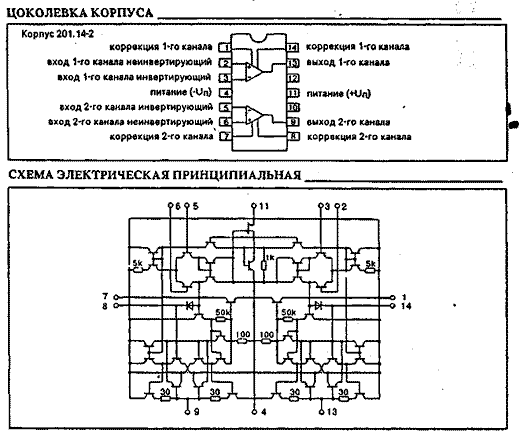

Сдвоенный операционный усилитель 157УД3
ОБЩЕЕ ОПИСАНИЕ
К157УД3 – сдвоенный малошумящий операционный усилитель. Внутренняя частотная коррекция отсутствует. Предназначен для стереофонической аппаратуры магнитной записи и воспроизведения.
ТИПОНОМИНАЛ
К157УД3
ОСОБЕННОСТИ
- Два усилителя в одном корпусе
- Защита выхода от короткого замыкания
- Широкий диапазон напряжений питания
- Минимальное сопротивление нагрузки……….200 Ом
- Напряжение шумов, приведенное ко входу
в звуковой полосе частот……………………….2 мкВ
