Человек, находящийся в зоне растекания тока, может оказаться под напряжением, не касаясь каких-либо частей электроустановки. При замыкании на землю одного из проводов сети распределение потенциала изображено на рис.3.4.

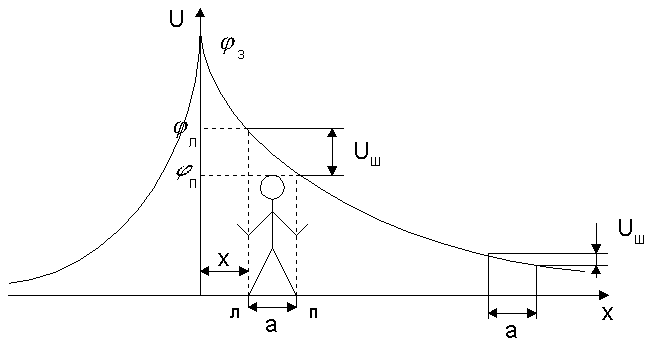

Рис.3.4. Напряжение шага.
(3.10)
а – длина шага.
Напряжением шага называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага.
Если обе ноги человека находятся на одной линии равного потенциала, то напряжение шага равно нулю.
Наибольшее значение U
m будет в случае, когда человек одной ногой стоит на заземлителе, а другой – на расстоянии шага от него.При воздействии U
m ток через человека протекает по пути “нога-нога”, но если этот ток достигает величины, вызывающей судороги в мышцах ног, то человек может упасть и ток будет протекать по пути “руки-ноги”. Судороги ног возникают при Um 90 В. кроме того, при падении, человек может касаться точек грунта с большей разностью потенциалов, т.к. рост человека всегда больше длины его шага. По условиям электробезопасности запрещено приближаться к месту замыкания на землю одного из проводов сети на расстояние менее 4-5м в закрытых распределительных устройствах и 8-10м – на открытых подстанциях. Защитными средствами от напряжения шага служат диэлектрические боты, галоши, сапоги.
