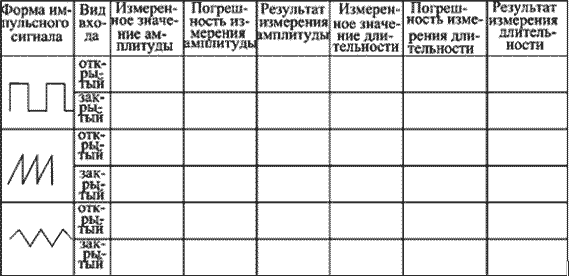

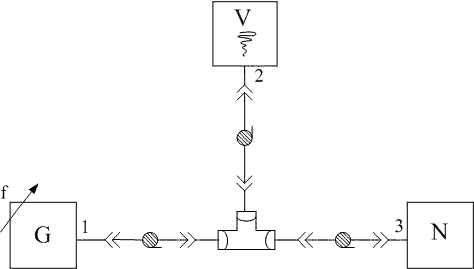

Измерение параметров сигнала электронно-лучевым осциллографом 1. ЦЕЛЬ РАБОТЫ 1.1. Изучить структурную схему и принцип работы универсального электронно-лучевого осциллографа. 1.2. Получить практические навыки работы с электронно-лучевым осциллографом и измерительными генераторами. 1.3. Научиться измерять напряжение, длительность, период и частоту различных электрических сигналов. 1.4. Научиться оценивать погрешность измерений, выполняемых с помощью осциллографа. 2. ПРОГРАММА ЛАБОРАТОРНОЙ РАБОТЫ 2.1. Проверка номинальных значений коэффициентов отклонения и развертки. 2.2. Наблюдение в режиме внутренней синхронизации формы непрерывных сигналов при различных длительностях развертывающего напряжения; измерение пикового значения и периода синусоидального сигнала. 2.3. Наблюдение в режиме внутренней синхронизации формы различных сигналов; измерение пикового значения и длительности импульсных сигналов. 2.4. Наблюдение в режиме внешней синхронизации импульсных сигналов; измерение длительностей фронта и среза импульсного сигнала. 2.5. Измерение фактической полосы пропускания канала вертикального отклонения. 2.6. Наблюдение в режиме внутренней синхронизации формы амплитудно-модулированного гармонического напряжения; измерение коэффициента амплитудной модуляции. Примечание: п. 2.6. выполняется студентами специальности 2307. 3. СОСТАВ ЛАБОРАТОРНОЙ УСТАНОВКИ. Лабораторная установка содержит универсальные электроннолучевые осциллографы, низкочастотный и высокочастотный генераторы сигналов, милливольтметр переменного тока, импульсный генератор, электронно-счетный частотомер, генератор сигналов специальной формы и коаксиальный тройник. 4. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ К выполнению лабораторной работы допускается студенты только после самостоятельной подготовки, которая проводится заблаговременно, а не в часы лабораторных занятий. В процессе подготовки студент должен: 4.1. Детально изучить принцип действия универсального электронно-лучевого осциллографа и основные режимы его работы по рекомендуемой литературе: [l] – с.166-206; [2] - с. 54-104; [3] - с.120-153. 4.2. Ознакомиться с составом лабораторной установки. 4.3. Изучить принцип действия осциллографов, основные их метрологические характеристики, а также методы проведения осциллографических измерений и оценки погрешностей полученных результатов. 4.4. Знать программу и порядок выполнения лабораторной работы. 4.5. Сделать заготовку отчета по лабораторной работе (каждый студент индивидуально) в соответствии с требованиями раздела 7 настоящих методических указаний и объемом лабораторного задания. Заготовка обязательно должна содержать наименование лабораторной работы, формулировку цели работы, программу работы, перечень применяемых приборов по форме (таблица 1), обобщенную структурную схему универсального осциллографа, по каждому пункту работы таблицы и электрические схемы соединений приборов, выполненные в соответствии с требованиями ГОСТов группы Т52. Таблица 1 - Перечень применяемых приборов №№ п/п Наименование прибора Тип прибора Основные метрологические характеристики         В графу "Основные метрологические характеристики" табл.1 следует включать только информацию, необходимую для выполнения работы, проведения расчетов, оценки погрешностей и формулирования выводов по работе. 4.6. Ответить на контрольные вопросы и решить задачи. Ответы на задачи фиксируются в заготовке отчета в виде сводной таблицы по всем задачам (таблица 2). Таблица 2 - Ответы по задачам № задачи 1 2 3 4 5 Ответы                   4.7. Вопросы для контроля подготовленности студентов к выполнению работы. 4.7.1. Структурная схема электронно-лучевого осциллографа и функции ее основных узлов. 4.7.2. Сущность, виды и основные характеристики линейных осциллографических разверток. 4.7.3. Назначение и основные характеристики канала вертикального отклонения осциллографа. 4.7.4. Назначение и основные характеристики канала горизонтального отклонения осциллографа, режимы его работы. 4.7.5. Виды, назначение и особенности устройств двухканальных осциллографов. 4.7.6. Назначение калибратора амплитуды и принцип контроля коэффициента отклонения. 4.7.7. Методика контроля коэффициента развертки с помощью калибратора длительности. 4.7.8. Какие виды синхронизации генератора линейной развертки предусмотрены в осциллографе, и в каких случаях применяется каждый из этих видов? 4.7.9. Как осуществить внешнюю синхронизацию развертывающего напряжения при осциллографировании выходного сигнала измерительного генератора периодической последовательности прямоугольных импульсов? 4.7.10. Основные метрологические характеристики универсального осциллографа. 4.7.11. Методика измерения напряжения сигналов и интервалов времени с помощью осциллографа. Чем определяются погрешности измерения? 4.7.12. Как влияет полоса пропускания канала вертикального отклонения на искажения осциллограмм? 4.7.13. Как выбрать размеры изображения на экране ЭЛТ для обеспечения минимальных погрешностей измерения? 4.8. ЗАДАЧИ. 4.8.1. До начала занятий по данной лабораторной работе каждый студент должен решить пять измерительных задач в соответствии со своим вариантом задания. 4.8.2. Задачи №№ 13. С помощью осциллографа наблюдают сигнал синусоидальной формы. Осциллограмма изображена на рис.1. а) б) Рис.1. Осциллограммы синусоидальных сигналов. При условиях, заданных в таблицах 3 и 4, определить пиковое значение сигнала, а также период и частоту его следования. Оценить погрешности измерений. Таблица 3 - Данные для расчета пикового значения сигнала Варианты; Вид параметра Предпоследняя цифра номера зачетной книжки 1 2 3 4 5 6 7 8 9 0 Коэффициент отклонения 0.1 0.3 0.5 3 1 2 5 0.03 10 0.2 Относительная погрешность коэффициента отклонения 3 5 6 7 3 5 7 5 3 10 Номер осциллограммы 1а 1б 1а 1б 1а 1б 1а 1б 1а 1б Таблица 4 - Данные для расчетов периода и частоты следования сигнала Варианты; Вид параметра Последняя цифра номера зачетной книжки 1 2 3 4 5 6 7 8 9 0 Коэффициент развертки 1 5 10 5 1 5 10 5 1 5 Относительная погрешность коэффициента развертки 1 2 1 2 1 2 1 2 1 2 Ширина линии, в мм 0.5 1.0 0.6 0.8 1.2 1.0 0.5 1.0 1.2 0.8 4.8.3. Задача № 4. Определить количество периодов сигнала, которое можно будет наблюдать на экране осциллографа, если условия наблюдения соответствуют данным таблиц 5 и 6. Время обратного хода равно нулю. Таблица 5 - Значения частот наблюдаемых сигналов Варианты Предпоследняя цифра номера зачетной книжки 0 1 2 3 4 5 6 7 8 9 Частота сигнала, КГц 10 20 40 15 25 35 30 45 5 50 Таблица 6 - Значения частот периодической линейной развертки Варианты Последняя цифра номера зачетной книжки 0 1 2 3 4 5 6 7 8 9 Частота периоди-ческой линейной развертки, КГц 5.0 2.5 2.0 5.0 2.5 5.0 10.0 5.0 2.5 10.0 4.8.4. Задача № 5. Вычислить время, в течение которого световое пятно описывает на экране осциллографа фигуру Лиссажу в виде горизонтальной восьмерки, если напряжение, подведенное к Х-пластинам, имеет частоту fх, определяемую по таблице 7. Таблица 7 - Значения частот напряжения, подведенного к пластинам Х Варианты Последняя цифра номера зачетной книжки 0 1 2 3 4 5 6 7 8 9 fХ, Гц 10 20 30 50 100 200 1000 2000 5000 10 000 4.8.5. Результаты решения задач 1-5 записать в табл.2. 5. МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ. 5.l. Проверка номинальных значений коэффициентов отклонения и развертки (п. 2.1 программа лабораторной работы) производится путем подачи на вход канала вертикального отклонения (вход "Y") сигнала с известной амплитудой и частотой с выхода, встроенного в осциллограф источника калиброванного сигнала, который называют калибратором. Получив устойчивое изображение нескольких периодов сигнала калибратора, установить размер изображения по вертикали не менее 2/3 высоты экрана, при этом плавный регулятор коэффициента отклонения должен быть установлен в калиброванное положение (по часовой стрелке до упора). Фактическое значение коэффициента отклонения определяют по формуле: KВ= где Um - пиковое значение сигнала, вырабатываемого калибратором; LB - линейный размер изображения этого сигнала на экране осциллографа по вертикали. Фактическое значение коэффициента развертки вычисляют по формуле: Kг== где TК - период сигнала калибратора; FК - частота сигнала калибратора; n – число наблюдаемых полных периодов сигнала калибратора; L - размер осциллограммы пo горизонтали, соответствующий n периодам сигнала калибратора. Фактические значения коэффициентов не должны отличаться от номинальных, указанных около соответствующих переключателей, не более чем на 10%. Если это не выполняется, установить номинальные значения коэффициентов отклонения и развертки с помощью подстроечных регуляторов. 5.2. Выполнить измерения параметров синусоидального сигнала (в соответствии с п. 2.2 программы лабораторной работы). При этом следует использовать электронно-лучевой осциллограф и измерительный высокочастотный генератор сигналов. 5.2.1. Собрать схему измерения в соответствии с рис.2. 1 - выход генератора сигналов; 2 - вход Y усилителя вертикального отклонения осциллографа. Рис. 2. Схема для измерения параметров синусоидального сигнала. 5.2.2. В соответствии с инструкциями по эксплуатации подготовить к работе используемые в схеме рис.2 приборы. 5.2.3. Установить выходное напряжение и частоту генератора по заданию преподавателя. 5.2.4. В режиме внутренней синхронизации изменением коэффициента отклонения переключателем V/дел. или mV /дел. установите оптимальный размер изображения по вертикали (2/3 размера экрана по вертикали), а ступенчатым переключателем коэффициента развертки (время/дел.) получите изображение одного периода сигнала. Зарисовать осциллограмму в масштабе 1:1 на миллиметровой бумаге, указав частоту, напряжение, значения КГ и КВ, при которых было получено изображение. 5.2.5. Не изменяя параметров выходного сигнала генератора, получить устойчивое изображение на экране осциллографа двух, а затем пяти периодов синусоидального сигнала. Зарисовать осциллограммы, указав данные, при которых эти осциллограммы были получены. Сделать заключение о том, что необходимо для увеличения в n раз числа наблюдаемых периодов синусоидального сигнала и при каких условиях изображение будет неподвижным. 5.2.6. Измерить с помощью осциллографа пиковое значение напряжения исследуемого сигнала. ВНИМАНИЕ: при измерении напряжения сигнала плавный регулятор коэффициента отклонения должен быть установлен в калиброванное положение!!! Оценить погрешность измерения. Записать результат измерения в соответствии с требованиями МИ 1317-86. 5.2.7. Измерить период исследуемого сигнала. ВНИМАНИЕ: при измерении временных интервалов плавный регулятор коэффициента развертки должен быть установлен в калиброванное положение!!! Оценить погрешность измерения. Записать результат измерения в соответствии с требованиями МИ 1317-86. 5.3. В режиме внутренней синхронизации осциллографа выполнить измерения пикового значения и длительности импульсных сигналов: симметричного прямоугольного, пилообразного и треугольного (в соответствии с п. 2.3 программы лабораторной работы). При этом следует использовать электронно-лучевой осциллограф и измерительный генератор сигналов специальной формы. 5.3.1. Собрать схему измерения в соответствии с рис.3. Установить открытый вход осциллографа (канала Y). 1 - выход генератора сигналов; 2 - вход Y усилителя вертикального отклонения осциллографа. Рис. 3. Схема для измерения параметров импульсных сигналов в режиме линейной развертки осциллографа. 5.3.2. Установить на выходе генератора сигналов специальной формы сигнал прямоугольной формы. 5.3.3. В режиме внутренней синхронизации получить на экране устойчивое изображение одного периода исследуемого сигнала. При этом калиброванный коэффициент отклонения КB необходимо выбрать таким, чтобы размер по вертикали был не менее 2/3 экрана, обеспечивающий минимальную погрешность измерения. Плавный регулятор коэффициента отклонения должен быть в калиброванном положении. Зарисовать осциллограмму в масштабе 1:1 на миллиметровой бумаге, указав положение нулевой линии и значения калиброванных коэффициентов отклонения и развертки, при которых было получено изображение импульса. Измерить с помощью осциллографа пиковое значение и длительность исследуемого сигнала. Оценить погрешности измерения. Записать результаты измерения в соответствии с требованиями МИ 1317-86 в табл.8. Таблица 8 - Результаты измерения пикового значения и длительности импульсных сигналов 5.3.4. Перестроить измерительный генератор, установив режим формирования сигналов пилообразной формы. Повторить измерения, указанные в п.5.3.3. 5.3.5. Перевести измерительный генератор в режим формирования сигналов треугольной формы и повторить измерения, указанные в п.5.3.3. 5.3.6. Установить закрытый вход осциллографа (канал Y), повторить измерения по пп.5.3.3, 5.3.4, 5.3.5, сформулировать и записать вывод по результатам измерения. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к пп.5.3.3, 5.3.4, 5.3.5. При измерениях амплитуды и длительности импульсных сигналов следует руководствоваться методикой, изложенной в [2] на с.74-76, и проводить операции в последовательности, указанной в соответствующей инструкции по эксплуатации прибора. 5.4. В режиме внешней синхронизации осциллографа произвести измерения длительности фронта и среза импульсного сигнала (в соответствии с п.2.4 программы лабораторной работы). При этом следует использовать электронно-лучевой осциллограф и измерительный генератор периодической последовательности однополярных прямоугольных импульсных сигналов. 5.4.1. Собрать схему измерения в соответствии с рис.4. 1 - выход синхроимпульсов; 2 - вход внешней синхронизации; 3 - выход основных импульсов; 4 - вход усилителя Y. Рис. 4. Схема измерения длительности фронта и среза импульсного сигнала в режиме внешней синхронизации осциллографа. 5.4.2. В соответствии с инструкцией по эксплуатации генератора импульсов подготовить его к работе. 5.4.3. Перевести осциллограф в режим внешней синхронизации, выбрать полярность и амплитуду синхроимпульсов генератора, а также уровень внешней синхронизации осциллографа такими, чтобы получить устойчивое изображение осциллограммы. Значение коэффициента развертки выбрать таким, при котором изображение фронта (среза) будет занимать по крайней мере одно большое деление масштабной сетки. На генераторе прямоугольных импульсов выставить величину задержки импульсного сигнала на основном выходе относительно синхроимпульсов таким, чтобы изображение фронта, а затем среза, исследуемого импульса получилось на удобном для наблюдения участке горизонтальной оси масштабной сетки. Регулируя напряжение выходного сигнала генератора и устанавливая коэффициент отклонения КB, получить оптимальный размер осциллограммы по вертикали, обеспечивающий минимальную погрешность измерения. 5.4.4. Зарисовать осциллограммы фронта и среза (отдельно) в масштабе 1:1 на миллиметровой бумаге, указав значения коэффициента развертки, при котором было получено изображение. 5.4.5. Измерить по масштабной сетке длительности фронта и среза. Оценить погрешности измерения. Записать результаты измерений в соответствии с требованиями МИ 1317-86 в табл.9. Таблица 9 - Результаты измерения длительности фронта и среза импульсного сигнала в режиме внешней синхронизации осциллографа Форма сигнала Результаты измерения длительности фронта Результаты измерения длительности среза измерен-ное значе-ние погрешность измерения результат измерения (по МИ 1317-86) измерен-ное значе-ние погрешность измерения результат измерения (по МИ 1317-86)                           МЕТОДИЧЕСКИЕ УКАЗАНИЯ к п.5.4.5. Длительность фронта и среза измерять между уровнями 0,1 и 0,9 U, при этом следует руководствоваться методикой, изложенной в [2] на с.74-78 и проводить операции в последовательности, указанной в соответствующей инструкции по эксплуатации прибора. 5.5. Измерить фактическую полосу пропускания канала вертикального отклонения (в соответствии с п.2.5 программы лабораторной работы). При этом следует использовать электронно-лучевой осциллограф, милливольтметр переменного тока, низкочастотный и высокочастотный генераторы сигналов. 5.5.1. Собрать схему измерения в соответствии с рис.5. 1 - выход генератора; 2 - вход вольтметра; 3 - вход Y осциллографа. Рис. 5. Схема для измерения АЧХ. 5.5.2. В режиме внутренней генерации синусоидального сигнала генератора установить опорную частоту fОП, равную 1/20 fВ , где fВ - верхняя граничная частота полосы пропускания канала Y, а среднеквадратическое значение напряжения порядка 100 мВ. Убедитесь, что осциллограф находится в режиме внутренней развертки и внутренней синхронизации. Установить с помощью ступенчатого переключателя калиброванного коэффициента отклонения и плавного регулятора коэффициента отклонения размах HО осциллограммы по вертикали около 2/3 высота экрана. Регулируя коэффициент развертки и синхронизацию, добиться устойчивого изображения 8-10 периодов синусоидального сигнала на экране ЭЛТ. Зафиксировать показание вольтметра и значение размера НО. 5.5.3. Установить закрытый вход какала Y посредством установки переключателя входа в положение "~". 5.5.4. Увеличивая частоту сигнала и поддерживая показания вольтметра постоянными, добиться, чтобы размер изображения по вертикали уменьшился в раза, то есть составил 0.707 НО. Значение частоты генератора в этом случае будет соответствовать верхней граничной частоты полосы пропускания канала вертикального отклонения fВ. Зафиксировать это значение и сравнить его со значением, указанным в метрологических характеристиках. Если с помощью низкочастотного генератора не удается достичь верхней граничной частоты канала вертикального отклонения, то необходимо заменить его высокочастотным генератором. При переходе с одного генератора на другой необходимо поддерживать напряжение сигнала на входе осциллографа неизменным; положение ручек регулировок коэффициентов отклонения в канале Y не изменять. 5.5.5. Поддерживая уровень выходного сигнала генератора постоянным, уменьшайте частоту низкочастотного генератора до тех пор, пока размер изображения не уменьшится в раз, что соответствует уменьшению коэффициента передачи на 3 дБ (до значения 0.707 НО). Значение частоты генератора при этом будет равно нижней граничной частоты полосы пропускания канала вертикального отклонения fН. Зафиксируйте значение этой частоты. 5.5.6. Установите открытый вход канала " Y " посредством установки переключателя входа в положение "". Убедитесь, что при открытом входе уменьшение коэффициента передачи на низких частотах не происходит. 5.6. Выполнить измерения параметров амплитудно-модулированного гармонического сигнала (в соответствии с п.2.6. программы лабораторной работы). При этом следует воспользоваться схемой рис.5, собранной в п.5.5.1. 5.6.1. В режиме внешней амплитудной модуляции генератора по заданию преподавателя установить частоту и выходное напряжение генератора. Получить устойчивое изображение выходного напряжения на экране ЭЛТ осциллографа. Зарисовать осциллограмму. 5.6.2. Перевести генератор в режим внутренней амплитудной модуляции. По заданию преподавателя установить коэффициент амплитудной модуляции. 5.6.3. В режиме внутренней синхронизации осциллографа получить на экране устойчивое изображение амплитудно-модулированного синусоидального сигнала. При этом калиброванный коэффициент отклонения KВ необходимо выбрать таким, чтобы был приемлемым размер по вертикали, обеспечивающий минимальную погрешность (рекомендуется, чтобы размер осциллограммы по вертикали составлял (6080)% от общего размера), а коэффициент развертки КГ выбрать таким, чтобы по оси времени укладывалось 2-3 периода модулирующего напряжения. Зарисовать осциллограмму в масштабе 1:1 на миллиметровой бумаге, указав частоту, напряжение (без модуляции), выставленный коэффициент амплитудной модуляции, значения калиброванных коэффициентов отклонения и развертки, при которых было получено изображение амплитудно-модулированного сигнала. Сделать вывод о том, какую частоту развертки необходимо установить, чтобы отдельно измерить параметры модулирующего и модулируемого напряжений. 5.6.4. По методу линейной развертки измерить коэффициент амплитудной модуляции. Оценить погрешность измерения коэффициента модуляции. Записать результат измерения в соответствии с требованиями МИ 1317-86. МЕТОДИЧЕСКИЕ УКАЗАНИЯ к п.5.6.4. На рис.6 показан график амплитудно-модулированного колебания. Рис.6. Амплитудно-модулированное колебание. По определению коэффициент амплитудной модуляции M определяется по формуле: M= где и - амплитудные значения модулирующего и модулируемого напряжения соответственно. При измерении коэффициента амплитудной модуляции осциллографическим методом по способу линейном развертки на экране осциллографа получают 2-3 периода модулирующего напряжения. Для получения неподвижной осциллограммы генератор развертки синхронизируется модулирующим напряжением. Измерив при помощи масштабной сетки максимальный размер изображения A = 2 U и минимальный Б = 2 U, согласно приведенной выше формуле, получаем M= Оценку погрешностей следует производить по методике оценки погрешностей косвенных измерений. 6. МЕТОДИКА ОЦЕНКИ ПОГРЕШНОСТЕЙ. Принцип действия универсального электронно-лучевого осциллографа, основные режимы его работы и методики измерения им основных параметров сигналов достаточно детально изложены в [1] на с.166-206, в [2] на с.54-104 и в [3] на с.120-153. Методы метрологической поверки основных параметров осциллографов изложены в [4] . Поэтому в настоящем разделе приводится только методика оценки погрешностей измерения амплитудных и временных параметров сигнала, необходимая для обработки результатов осциллографических измерений. Основными источниками погрешностей измерения напряжения осциллографом являются: визуальная погрешность (), неравномерность переходной характеристики () и погрешность фиксированных значений коэффициентов отклонения (). Суммарная погрешность определяется соотношением: = где и - относительные погрешности, которые берут из перечня основных метрологических характеристик осциллографа; - определяется погрешностью совмещения линии осциллограммы с рисками шкалы и погрешностью отсчета положения относительно деления шкалы. Считается, что визуальная погрешность совмещения составляет 1/5, а погрешность отсчета 1/3 ширины луча b (b – ширина линии в миллиметрах, она может быть получена из теоретических характеристик осциллографа, либо оценена непосредственно на экране ЭЛТ). При измерении амплитуды относительная визуальная погрешность определяется по формуле: = где h – размер изображения в миллиметрах. При размерах изображения по вертикали h более 2/3 высоты экрана этой погрешностью, как правило, можно пренебречь. Погрешность измерения длительности прямоугольного импульса рассчитывается по формуле: где - относительная погрешность коэффициента развертки; - относительная погрешность, вызванная неточностью определения уровня 0.5 амплитуды и определяемая по формуле: где b – ширина линии в миллиметрах; h – размер изображения по вертикали в миллиметрах; и - углы, образованные соответственно фронтом и срезом импульса к вертикальной линии шкалы, в градусах. Если размер h более 2/3 высоты экрана, а углы < 180, то этой погрешностью, как правило, можно пренебречь. - визуальная относительная погрешность определения временного интервала в процентах, определяемая по формуле: где b - ширина линии в миллиметрах; L- размер изображения по горизонтали в миллиметрах по уровню 0.5 амплитуды. Если размер L превышает 2/3 размера экрана по горизонтали, этой погрешностью можно пренебречь. Если задана погрешность измерения временных интервалов , то расчет суммарной относительной погрешности можно производить по следующей формуле: 7. СОДЕРЖАНИЕ ОТЧЕТА. 7.1. Отчет по лабораторной работе должен быть оформлен в соответствии с СТП НЭИС - 01.07.86. 7.2. Отчет должен содержать: формулировку цели работы, задание к лабораторной работе, перечень применяемых приборов по форме (табл.1), структурную схему изучаемого осциллографа, электрические схемы соединений приборов по каждому пункту работы, выполненные в соответствии с требованиями ГОСТов группы Т-52, основные формулы, в том числе приведенные в разделе 6, результаты расчетов и измерений, выводы по каждому пункту лабораторного задания на основании полученных результатов расчетов и измерений. 7.3. Результаты расчетов и измерений следует представлять в виде таблиц. 7.4. Осциллограммы, полученные при выполнении работы, следует выполнять в масштабе на миллиметровой бумаге с подрисуночными подписями, поясняющими, что же изображено на осциллограмме и к какому пункту лабораторного задания она относится. Рекомендуется выбирать размеры поля рисунков осциллограмм: 8 больших делений по вертикали и 10 – по горизонтали, аналогично координатной сетке экрана осциллографа. 8. ЛИТЕРАТУРА Метрология, стандартизация и измерения в технике связи: Учеб.пособие для вузов / Б.П.Хромой, А.В.Кандинов, А.Л.Сенявский и др.; Под ред. Б.П.Хромого. - М.: Радио и связь, 1986. -424 с.: ил. Мирский Г.Я. Электронные измерения: 4-е изд., перераб. и доп. - М.: Радио и связь, 1986. - 440 с.: ил. Кушнир Ф.В. Электроизмерения: Учебное пособие для вузов. - Л.: Энергоатомиздат. Ленингр. отд-ние, 1983. - 320 с.: ил. ГОСТ 8.311-78. Осциллографы электронно-лучевые универсальные. Методы и средства поверки.
