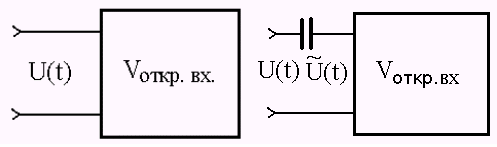

Существует два вида входа вольтметра:
- открытый – вольтметр реагирует на весь сигнал U(t) (и постоянную и переменную составляющую);

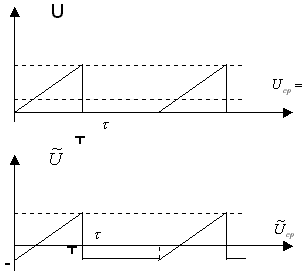

- закрытый - вольтметр реагирует только на переменную составляющую сигнала
Градуировка электронных вольтметров.
UV1 = Cгр1 ×
U; 2. UV2 = Cгр2 ×
Uср; 3. UV3 = Cгр3 ×
Um 4. UV4 = Cгр4 ×
Um
Для того, чтобы определить что же показывает вольтметр необходимо знать:

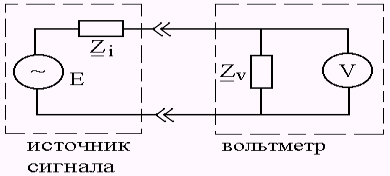

Эквивалентная схема
Zi – внутреннее сопротивление источника сигнала;
Zv – входное сопротивление вольтметра.
У идеального вольтметра Zv ® ¥ В этом случае показание вольтметра равно ЭДС источника.
Реальный вольтметр показывает падение напряжения на сопротивлении Zv
отсюда можно найти методическую погрешность измерения напряжения:
D E = Uv - E
методическая погрешность может быть как положительной так и отрицательной, т.к. Zi может носить индуктивный характер, а Zv – емкостной, то на высокой частоте возможен резонанс и тогда Uv > Е.
относительная погрешность:
Входные параметры вольтметра.

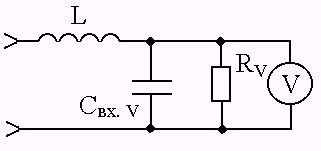

Рассмотрим эквивалентную схему входной цепи вольтметра.
Свх – емкость входной цепи;
Rv – резистивная составляющая входного сопротивления;
Lвх – индуктивность входной цепи.
Входное сопротивление вольтметра указывают без учета емкости проводников.
Цель пробника на вольтметре: уменьшение Свх
У рядовых вольтметров Свх=20-100пФ, с пробником- единицы пФ
При Свх=20 пФ на частоте 50 МГц емкостная составляющая входного сопротивления вольтметра составит
Отсюда видно, что реактивные элементы входной цепи могут вносить очень большую методическую погрешность измерения.
- открытый – вольтметр реагирует на весь сигнал U(t) (и постоянную и переменную составляющую);
- закрытый - вольтметр реагирует только на переменную составляющую сигнала
 |
 |
Градуировка электронных вольтметров.
|
№ п/п |
Тип преобразователя |
Вольтметр реагирует на значение напряжения сигнала произвольной формы | Наиболее часто встречающаяся градуировка | Градуировочный коэффициент |
| 1 | Среднеквадратических значений | Среднеквадратическое | В среднеквадратических значениях гармонического (синусоидального) сигнала | 1 |
| 2 | Средневыпрямленных значений | Средневыпрямленное |
 |
|
| 3 | пиковый | Пиковое |
 |
|
| 4 | В пиковых значениях | 1 |
- вид градуировки;
- вид входа;
- тип преобразователя;
Эквивалентная схема
 |
Zi – внутреннее сопротивление источника сигнала;
Zv – входное сопротивление вольтметра.
У идеального вольтметра Zv ® ¥ В этом случае показание вольтметра равно ЭДС источника.
Реальный вольтметр показывает падение напряжения на сопротивлении Zv
 |
отсюда можно найти методическую погрешность измерения напряжения:
D E = Uv - E
методическая погрешность может быть как положительной так и отрицательной, т.к. Zi может носить индуктивный характер, а Zv – емкостной, то на высокой частоте возможен резонанс и тогда Uv > Е.
относительная погрешность:
 |
Входные параметры вольтметра.
Рассмотрим эквивалентную схему входной цепи вольтметра.
 |
Свх – емкость входной цепи;
Rv – резистивная составляющая входного сопротивления;
Lвх – индуктивность входной цепи.
Входное сопротивление вольтметра указывают без учета емкости проводников.
Цель пробника на вольтметре: уменьшение Свх
У рядовых вольтметров Свх=20-100пФ, с пробником- единицы пФ
При Свх=20 пФ на частоте 50 МГц емкостная составляющая входного сопротивления вольтметра составит
 |
Отсюда видно, что реактивные элементы входной цепи могут вносить очень большую методическую погрешность измерения.
