ТЕМА 8. ОСОБЕННОСТИ ПОСТРОЕНИЯ ТЕЛЕВИЗИОННЫХ СИСТЕМ

назад | оглавление | вперед

Целью изучения данной темы является ознакомление с основными принципами передачи ТВ сигнала и сигнала звукового сопровождения по радиоканалу, с основными элементами структурной схемы ТВ системы, знание принципов построения совместимых аналоговых систем цветного телевидения, важнейших особенностей систем цветного телевидения SECAM-3, NTSC, PAL, структурных схем современных ТВ приемников.

8.1.Принципы передачи телевизионных сигналов

f

где - девиация частоты.

Следовательно, для передачи одного ТВ сигнала потребуется радиоканал с полосой частот порядка 50-70 МГц. Такое расширение полосы частот радиоканала привело бы к резкому сокращению общего числа передаваемых ТВ сигналов в диапазоне частот, отведенном для ТВ вещания. В современной сети ТВ вещания для передачи ТВ сигналов по радиоканалам используется только АМ, несмотря на более низкую помехоустойчивость и худшие энергетические показатели радиопередатчиков по сравнению с ЧМ. Основное достоинство АМ заключается в том, что амплитудно-модулированный сигнал занимает сравнительно узкую полосу частот.

Как известно, АМ несущей частоты f приводит к образованию двух боковых частотных полос - нижней и верхней, каждая из которых равна ширине полосы частот модулирующего сигнала. Если максимальная модулирующая частота f6 МГц, что соответствует верхней частоте ТВ сигнала, то спектр модулированных частот будет равным ff, т.е. займет полосу приблизительно в 12 МГц. Поэтому для возможности передачи модулированного ТВ сигнала в стандартном радиоканале, имеющем полосу пропускания 8 МГц,

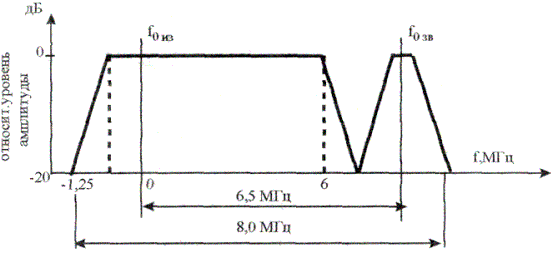

Рисунок 8.1 - Номинальные амплитудно-частотные характеристики радиопередатчиков изображения и звукового сопровождения

нижняя боковая полоса частот модулированного ТВ сигнала частично подавляется, что приводит к устранению избыточности информации в

амплитудно-модулированном ТВ сигнале.

Согласно ГОСТ 7845-92 остаток нижней боковой полосы частот составляет 1,25 МГц. При этом номинальная полоса частот радиоканала, отводимая для передачи непосредственно ТВ сигнала составляет 7,625 МГц (рисунок 8.1). Причем ослабление частотных составляющих - 1,25 и 6,375 МГц относительно несущей частоты изображения составляет 20 дБ. Часть спектра нижней боковой полосы частот шириной 0,75 МГц передается в неискаженном виде. Крутизна склона нижней боковой полосы частот, начинающегося от 0,75 МГц ниже несущей частоты изображения, составляет 40 дБ/МГц. При этом крутизна склона верхней боковой полосы частот, рядом с которым расположен спектр сигнала звукового сопровождения, оценивается величиной более 50 дБ/МГц. При таком способе передачи ТВ сигнала по радиоканалу амплитудно-частотная характеристика (АЧХ) тракта изображения ТВ приемника должна иметь форму, представленную на рисунке 8.2. Из

Рисунок 8.2 - Амплитудно-частотная характеристика радиотракта изображения ТВ приемника

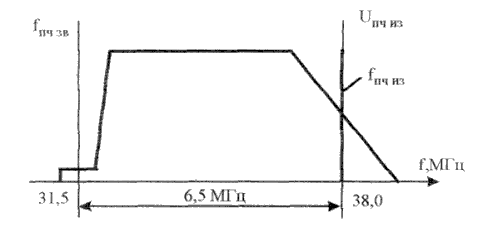

Рисунок 8.3 - АЧХ усилителя промежуточной частоты изображения ТВ приемника

Наконец, конструкции ТВ антенн с узкими диаграммами направленности для приема горизонтально поляризованных электромагнитных волн оказываются более простыми, их легче устанавливать на металлических опорах. Поэтому при организации ТВ вещания в большинстве стран мира предпочтение было отдано горизонтальной поляризации электромагнитного излучения.

Современная ТВ система (рисунок 8.4) состоит из двух частей: передающей и приемной, соединенных линией связи. В передающей части системы изображение наблюдаемого объекта с помощью объектива 2 проецируется на передающую трубку 3, находящуюся в передающей ТВ камере 1. Передающая трубка в процессе развертки формирует видеосигнал, который после предварительного усиления в усилителе ТВ камеры 5 поступает в ТВ канал 7. Для ТВ развертки на отклоняющую систему 4 передающей трубки подаются электрические сигналы пилообразной формы строчной частоты и частоты полей. Эти сигналы вырабатываются в блоке разверток 6 передающей камеры. В ТВ канале происходит дальнейшее усиление видеосигнала, коррекция его искажений и формирование полного ТВ сигнала, для чего в видеосигнал замешиваются гасящие и СИ строк и полей. Эти импульсы заводятся в ТВ канал от специального генератора импульсов - синхрогенератора 9. Синхрогенератор вырабатывает импульсы, необходимые для работы всей ТВ системы и обеспечивает строгое соотношение частот между ними. Вырабатываемые синхрогенератором СИ обеспечивают синхронность и синфазность разверток приемной и передающей трубок. Поскольку блок разверток передающей трубки находится непосредственно в передающей камере, то КСИ и ССИ отдельно подводятся к соответствующим генераторам блока разверток непосредственно от синхрогенератора. Необходимая для синхронизации блока разверток приемной трубки смесь синхроимпульсов передается вместе с видеосигналом.

Сформированный и усиленный полный ТВ сигнал поступает на модулятор радиопередатчика 8, где модулирует его несущую частоту, а затем в виде высокочастотных колебаний поступает в передающую антенну.

Принятые приемной антенной радиосигналы непосредственно поступают в ТВ приемник. Современные ТВ приемники строятся только по супергетеродинной схеме. В телевизорах применяется совместное усиление высокочастотным трактом сигналов изображения и звукового сопровождения с последующим их разделением и дополнительным усилением. В зависимости от точки разделения сигналов усилительный тракт ТВ приемника строится по одному из двух вариантов, называемых одноканальным и двухканальным.

Одноканальная схема предполагает общее усиление на промежуточной частоте ТВ сигнала и сигнала звукового сопровождения (см. рисунок 8.4). Поэтому в высокочастотной части телевизора 10 осуществляется выбор соответствующего канала, предварительное усиление радиосигналов и их частотное преобразование в промежуточные частоты изображения (38 МГц) и звукового сопровождения (31,5 МГц). Оба сигнала после преобразования усиливаются одним многокаскадным усилителем промежуточной частоты 11, который имеет достаточно широкую полосу пропускания а затем детектируются амплитудным детектором 12. Видеодетектор представляет собой нелинейный элемент и выполняет функцию простейшего преобразователя. Поэтому на его входе, кроме видеоспектра, образуется также сигнал частоты биений между промежуточными несущими частотами изображения и звука. Разностный сигнал с частотой f=38-31,5 МГц модулирован по частоте и амплитуде. Полезная информация, соответствующая сигналу звукового сопровождения, определяется ЧМ сигнала разностной частоты.

Основное преимущество одноканальной схемы ТВ приемника состоит не только в отсутствии необходимости иметь отдельные гетеродины и смесители для сигналов изображения и звука, но и в том, что отсутствует нестабильность настройки сигнала звукового сопровождения, связанная с изменением частоты гетеродина в блоке 10. В данном случае отклонение частоты генератора высокочастотного блока телевизора от номинала приводит к равному изменению промежуточных частот видеосигнала и сигнала звука, а разностная частота, равная 6,5 МГц, остается неизменной. На разностную частоту настроены усилитель промежуточной частоты звука, амплитудный ограничитель и частотный детектор, входящие в канал звукового сопровождения 13. Кроме того, в блок 13 входит и усилитель низкой частоты, с выхода которого усиленный сигнал звуковой частоты подается на акустическую систему 14.

Усиленный видеоусилителем 15 полный ТВ сигнал подается на блок цветности 16, в котором формируются видеосигналы основных цветов, подводимые к цветному кинескопу 17.

С выхода видеоусилителя сигнал поступает также в канал синхронизации 18, в котором обеспечивается отделение синхроимпульсов от видеосигнала и разделение ССИ и КСИ. Далее эти импульсы синхронизируют задающие генераторы блоков кадровой 19 и строчной 20 разверток электронных лучей кинескопа соответственно. Формируемые генераторами разверток отклоняющие токи подаются на отклоняющую систему кинескопа. Кроме того, выходной каскад генератора строчной развертки одновременно служит источником высокого напряжения для питания кинескопа, которое получается путем выпрямления импульсов строчной частоты, образуемых в обмотке автотрансформатора этого каскада. В современных ТВ приемниках используются автоматические регулировки ряда параметров, например, яркости, размера растра. Блоки 10, 11 приемника, как правило, охвачены схемой АРУ, обеспечивающей поддержание выходного уровня видеосигнала как при переходе приема с одной программы на другую, так и при изменении условий распространения радиоволн и других факторов, влияющих на величину видеосигнала.

1. возможность приема цветных передач в черно-белом виде на существующие черно-белые
   телевизоры (прямая совместимость);
2. прием сигналов черно-белого ТВ на цветные телевизоры (обратная совместимость);
3. передачу сигналов цветного и черно-белого ТВ по одному и тому же каналу связи (в полосе частот черно-белого ТВ).

Для обеспечения совместимости в цветном ТВ необходимо иметь сигнал, который создавал бы нормальное черно-белое изображение с правильным воспроизведением градаций яркости цветного объекта. Поэтому в совместимых системах цветного ТВ из полученных на передающем конце видеосигналов основных цветов E, EЕ формируется яркостный сигнал Е

E=0.3E+0.59E+0.11E, (8.1)

в котором численные значения коэффициентов, определяющих долю напряжений видеосигналов основных цветов, выбраны с учетом характеристик принятого опорного белого цвета D (источника с цветовой температурой 6500К, соответствующего излучению дневного облачного неба) и координат цветности люминофоров современных цветных кинескопов. Яркостный сигнал Е в соответствии с выражением (8.1) формируется с помощью кодирующей матрицы, которая представляет собой резистивные делители напряжения с общей нагрузкой.

Кроме яркостного сигнала, в совместимой системе цветного ТВ необходимо передавать информацию о цветности. Практически достаточно передавать на приемную сторону только два цветных сигнала, например, E и Е. Третий цветовой сигнал Е может быть легко получен на приемном конце матрицированием на основании уравнения (8.1). Однако непосредственная передача сигналов Е и Е нецелесообразна, поскольку данные сигналы, кроме информации о цвете, содержат избыточную информацию о яркости, которая уже имеется в сигнале Е. Поэтому во всех совместимых системах цветного ТВ передаются цветоразностные сигналы

которые формируются вычитанием из Е и Е яркостного сигнала Е. Особенность цветоразностных сигналов заключается в том, что они не содержат информации о яркости. Например, их амплитуда равняется нулю при передаче белых или серых участков изображения, когда E = E = Е = Е, и мала на слабо насыщенных цветах. Так как такие цвета обычно преобладают, то средняя амплитуда цветоразностных сигналов гораздо меньше максимальной и много меньше той средней амплитуды, которая была бы при передаче сигналов Е_R, Е_G, Е. Это намного улучшает помехоустойчивость и совместимость систем цветного ТВ. Причем цветоразностные сигналы достаточно передавать в сокращенной полосе до 1,5 МГц. Это объясняется особенностями зрительного восприятия цветных изображений. Экспериментальные исследования показали, что цветными зрительный аппарат человека воспринимает только крупные и средние детали изображения. Мелкие детали, которым соответствуют частоты цветоразностных сигналов более 1,5 МГц, достаточно воспроизводить черно-белыми, при этом общая оценка качества цветного изображения практически не ухудшится.

В совместимых системах цветного ТВ яркостный и цветоразностный сигналы должны передаваться в стандартной полосе частот черно-белого ТВ. Для этого используется уплотнение спектра яркостного сигнала сигналами цветности.

Практически в спектр яркостного сигнала вводятся одна или две поднесущие частоты, промодулированные двумя цветоразностными сигналами. Способ передачи и приема цветоразностных сигналов и различает между собой современные вещательные системы цветного ТВ. В настоящее время в различных странах мира эксплуатируются три вещательные системы цветного телевидения. Например, в США разработана цветная система с квадратурной модуляцией поднесущей частоты NTSC (National Television System Committee, т.е. система, предложенная национальным комитетом ТВ систем). Система NTSC используется в 54 странах мира с населением 870 млн. человек. В ФРГ разработана система с квадратурной модуляцией и строчно-переменной фазой PAL (Phase Alternation Line). Система PAL эксплуатируется в 81 стране мира с общим населением 3,5 млрд. человек. В нашей стране и еще в 60 странах мира с населением 760 млн. человек используется система цветного телевидения с последовательной передачей цветоразностных сигналов и частотной модуляцией поднесущих SЕСАМ-III.

f = 282 f = 4,40625 МГц ± 2 кГц,

f = 272 f, = 4,25 МГц ± 2 кГц,

где f = 15625 Гц – частота строчной развертки.

Выбор двух поднесущих частот позволил при сохранении совместимости системы повысить помехоустойчивость передачи.

Возможность поочередной (через строку) передачи сигналов цветности основывается на особенностях зрительного аппарата человека. Так как мелкие детали изображения воспринимаются черно-белыми, то и в вертикальном направлении допустимо увеличение примерно в 4 раза размера деталей изображения, воспроизводимых цветными.

Для улучшения совместимости и помехоустойчивости на частотный модулятор передающего устройства поступают несколько видоизмененные цветоразностные сигналы, которые принято обозначать символами D и D. Эти сигналы формируются из цветоразностных сигналов E и Е следующим образом:

D = -1,9Е, D = 1,5Е.

Введение коэффициентов при Е и E обеспечивает одинаковые максимальные девиации частот. Знак минус в уравнении для сигнала D говорит об инвертировании этого сигнала. Делается это для того, чтобы при передаче наиболее часто встречающихся цветов (красного, оранжевого, желтого) уменьшить видность поднесущей на экранах телевизоров и избежать ограничения поднесущей в тракте передачи изображения.

На видность поднесущих на экранах телевизоров влияет ее размах. Поэтому поднесущие передаются с компрессией. Практически уровень поднесущих выбирается равным приблизительно 20% от размаха яркостного сигнала Е. Для примера на рисунке 8.5 представлены совмещенные спектры системы SECAM-III.

Рисунок 8.5 – Совмещенные спектры сигналов системы SECAM-III

Рисунок 8.6 – Структурная схема кодирующего устройства SECAM-III

Формирование всех сигналов системы SECAM, передаваемых по каналу связи осуществляется в кодирующем устройстве (рисунок 8.6). Видеосигналы основных цветов , , , подвергнутые гамма-коррекции (знак штрих означает гамма-коррекцию сигналов), с выхода камерного канала поступают на кодирующую матрицу 1, с помощью которой формируется сигнал яркости и два цветоразностных сигнала и В устройствах 6, 7 сигналы и подвергаются низкочастотным предыскажениям. Электронный коммутатор 8 обеспечивает поочередное переключение цветоразностных сигналов от строки к строке. Ограничение спектра частот чередующихся во времени сигналов и осуществляется с помощью ФНЧ 9. Перед подачей сигналов и на вход частотно-модулированного генератора (ЧМГ) 11 они подвергаются ограничению по амплитуде в амплитудном ограничителе 10. Необходимость амплитудного ограничения объясняется появлениям в сигналах цветности выбросов, возникающих на цветовых переходах в результате действия низкочастотных предыскажений. В ЧМГ осуществляются генерирование и модуляция поднесущих, причем сигналы и модулируют разные поднесущие. Поэтому на ЧМГ подается напряжение U1, представляющее собой симметричные импульсы полустрочной частоты, изменяющие частоту покоя частотного модулятора от строки к строке. После ЧМГ сигнал поступает на блок коммутации фазы поднесущих 12, который меняет на 180° фазу поднесущих частот в начале каждой третьей строки и каждого поля. Это делается для улучшения совместимости, так как уменьшает заметность помех от поднесущих на экранах телевизоров. Следующим элементом кодирующего устройства, через который проходят сигналы цветности, является схема высокочастотных предыскажений 14, увеличивающая амплитуду частотно-модулированных составляющих, формируемых ЧМГ. В блоке подавления поднесущих 13 канал цветности отключается в интервалы времени, соответствующие передаче сигналов синхронизации для ТВ приемников. Это необходимо для того, чтобы колебания поднесущих не наложились на импульсы синхронизации.

В канал яркости кодирующего устройства входят усилитель 2, линия задержки (ЛЗ) 3, корректор перекрестных искажений 4. В суммирующем устройстве 5 складываются сигналы цветности с яркостным сигналом и импульсами синхронизации для приемных устройств. С помощью ЛЗ осуществляется совмещение во времени сигналов яркости и цветности, которые поступают на сумматор 5. Необходимость включения ЛЗ обусловлена дополнительной задержкой сигналов , в устройствах предыскажений, ФНЧ и ЧМГ. Корректор перекрестных искажений предназначен для уменьшения помех в телевизоре, возникающих из-за биений между сигналами цветности и высокочастотными составляющими яркостного сигнала.

Отличительной особенностью системы SECAM-III являются предыскажения цветоразностных сигналов перед их передачей по каналу связи, осуществляемые в кодирующем устройстве. Для повышения помехоустойчивости в кодирующем устройстве обеспечивается подъем высокочастотных составляющих цветоразностных сигналов и с помощью корректирующего фильтра, частотная характеристика которого в децибелах определяется по модулю следующим выражением:

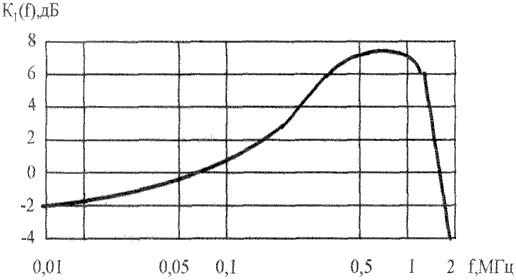

Рисунок 8.7 – Характеристика цепи низкочастотных предыскажений

сигнала изображения

K(f) = 10 lg,

где f=85 кГц - экспериментально установленное значение постоянной частоты, для которой К=0 дБ. Поскольку предыскажениям подвергаются немодулированные, т.е. низкочастотные сигналы цветности, то данный вид предыскажений называется низкочастотным. В графической форме частотная характеристика корректирующего контура, осуществляющего низкочастотные предыскажения, представлена на рисунке 8.7.

Другой вид предыскажений, применяемый в системе SECAM-III, - это высокочастотные предыскажения, которым подвергаются ЧМ сигналы цветности. Действие предыскажений проявляется в увеличении амплитуды поднесущей частоты при отклонении от ее номинального значения. Предыскажения осуществляются с помощью электрической цепи, коэффициент передачи К₂ которой в децибелах определяется по формуле:

К(f) = 10 lg [(f)],

где [(f)] = (1+256x)/(1+1,6x), а x = f/f- f/f; f= 4,28б МГц.

С помощью этого предыскажения ослабляется заметность поднесущих на черно-белом изображении при передаче малонасыщенных цветов и повышается помехоустойчивость передачи сигналов цветности. Графически зависимость коэффициента передачи цепи высокочастотных предыскажений изображена на рисунке 8.8.

Процесс поочередной передачи сигналов цветности требует их опознавания в приемных устройствах. Для этого в системе SECAM-III с частотой полей передаются сигналы цветовой синхронизации. Сигнал опознавания формируется в кодирующем устройстве телецентра в виде серии из 9 импульсов трапецеидальной формы отрицательной полярности, передаваемых после второй группы уравнивающих импульсов во время действия КГИ.

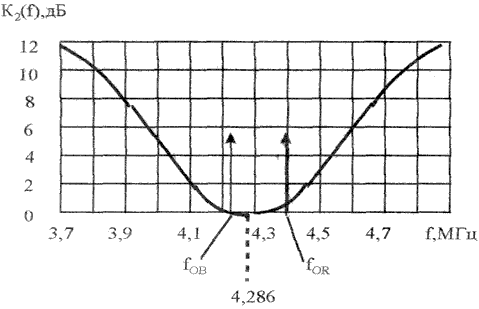

Рисунок 8.8 – Характеристика цепи высокочастотных предыскажений

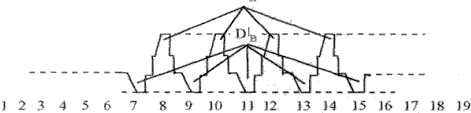

Причем длительность каждого трапецеидального импульса соответствует временному интервалу развертки одной строки изображения. Сигнал опознавания цвета U_оп вводится в кодирующую матрицу передающего оборудования системы SECAM-III в оба цветоразностных сигнала _R-Y и _B-Y до их преобразования в и . После преобразования цветоразностных сигналов вместе с сигналом Е'_R-Y меняет полярность и его сигнал опознавания. Поэтому трапецеидальные импульсы в сигнале D'_Rимеют положительную полярность, а в сигнале _B - отрицательную (рисунок 8.9). На выходе кодирующего устройства сигнал цветовой синхронизации представляет собой пакеты

Рисунок 8.9 – Форма сигнала цветовой синхронизации

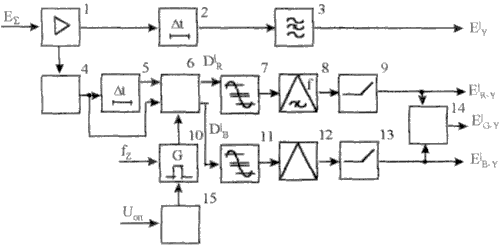

Рисунок 8. 10 - Структурная схема декодирующего устройства SECAM-III

цветовых поднесущих, модулированных импульсами трапецеидальной формы.

В приемном декодирующем устройстве (рисунок 8.10) полный сигнал Е'_Y после видеодетектора усиливается в усилителе 1 и разделяется на два канала: яркостной и цветовой информации. Сигнал Е'_Y проходит через ЛЗ 2, аналогичную таковой в кодирующем устройстве, и режекторный фильтр 3, подавляющий в сигнале яркости частотно-модулированный сигнал цветности.

В канале цветности сигналы D'_R, D'_B поступают на корректор высокочастотных предыскажений 4, устраняющий АМ поднесущей, вызванную высокочастотной предкоррекцией в кодирующем устройстве. Таким образом, на выходе устройства 4 существует последовательность частотно-модулированных, чередующихся от строки к строке цветоразностных сигналов D'_R и D'_B.

Необходимым условием E¹_G-Y получения в приемном устройстве цветоразностного сигнала является одновременное наличие двух других цветоразностных сигналов, для чего в телевизор вводится ультразвуковая ЛЗ 5 на 64 мкс. Функцию разделения цветовых сигналов D¹_R и D¹_B выполняет электронный коммутатор 6, переключающий с частотой строк каналы прямого и задержанного сигналов на входы каналов демодуляции сигналов D'_R и D'_B. Здесь сигналы D'_R и D¹_B поступают на амплитудные ограничители 7, 11, которые устраняют паразитную АМ, возникающую в ЛЗ и коммутаторе. Частотные детекторы 8, 12 преобразуют частотно-модулированные сигналы D¹_R, D¹_B в низкочастотные цветоразностные сигналы. Демодулированные цветоразностные сигналы поступают на входы корректоров низкочастотных предыскажений 9, 13, которые компенсируют изменения частотной характеристики, вводимые в кодирующем передающем устройстве. После этого сигналы Е¹_R-Y и Е¹_B-Y усиливаются и подаются на цветной кинескоп. Одновременно с помощью матрицы 14 формируется третий цветоразностный сигнал Е'_G-Y.

Важным узлом декодирующего устройства телевизора являются цепи цветовой синхронизации. Необходимо обеспечить, чтобы сигналы D'_R и D'_B поступали на свой частотный детектор. Для этого требуется установить правильную начальную фазу работы электронного коммутатора. Эту функцию выполняют цепи цветовой синхронизации, состоящие из управляющего генератора прямоугольных импульсов 10 и блока опознавания 15, управляемого сигналом Uоп.

Исходя из того, что ТВ вещание по системе SECAM-III в России будет продолжаться еще долгиегоды, отечественными научно-исследовательскими организациями проводятся работы по улучшению качества воспроизводимого ТВ изображения. Например, предложена широкоформатная ТВ система SECAM plus, совместимая с существующей системой SECAM-III.

Новая система обеспечивает :

• совместимость с существующим парком цветных телевизоров;
• повышение качества изображения;
• формат изображения, равный 16:9;
• стереозвуковое сопровождение.

восприятии мелких деталей, окрашенных в различные цвета, в системе NTSC вместо сигналов E¹_R-Y и E¹_B-Y с помощью матрицирования формируются следующие сигналы Е¹_I = 0,74Е¹_R-Y - 0,27Е¹_B-Y,

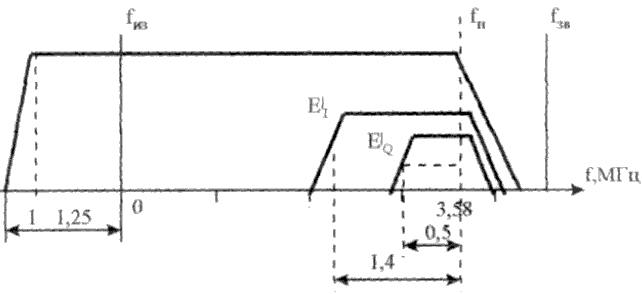

Рисунок 8.11 – Спектр ТВ сигнала системы NTSC

E¹_Q= 0.48E¹_R-Y + 0.41E¹_B-Y.

Передача сигналов E¹_I и Е'_Q осуществляется в разных полосах частот. Например, сигнал Е¹_Q передается в полосе ± 0,5 МГц (отсчет частоты ведется от значения поднесущей), а сигнал Е¹_I - в полосе от -1 ,4 до +0,5 МГц, т.е. с частичным подавлением верхней боковой полосы (рисунок 8.11).

На передающей стороне результирующий сигнал цветности Uцв смешивается с яркостным сигналом Е'_Y и затем подается на ТВ радиопередатчик. Для правильной работы телевизора необходимо восстановление по частоте и фазе цветовой поднесущей. С этой целью в составе полного ТВ сигнала системы NTSC передается сигнал синхровспышки в виде 79 периодов цветовой поднесущей f₀, располагаемый на задних площадках СГИ.

В ТВ приемниках для обратного разделения результирующего сигнала цветности на цветоразностные сигналы применяются синхронные детекторы. На них же подаются колебания от местного генератора цветовой поднесущей со сдвигом фаз на 90° для сигналов Е'_I и Е'_Q. Частота и фаза колебаний генератора поднесущей частоты устанавливается под действием синхровспышки, выделяемой селектором телевизора. Далее из принятых сигналов матрицированием формируются цветоразностные сигналы Е_R-Y', E_G-Y¹, Е_B-Y', которые подаются на модуляторы трехлучевого цветного кинескопа.

Основным недостатком системы NTSC является ее чувствительность к фазовым искажениям сигнала, возникающим в канале связи и проявляющимся в основном в изменении цветового тона.

В совместимой системе цветного ТВ PAL, как и в NTSC, применяется квадратурная модуляция одной поднесущей при передаче цветоразностных сигналов. В данной системе устраняются цветовые искажения изображений за счет компенсации фазовых искажений сигнала. Для этого в системе PAL на передающей стороне используется периодическое изменение фазы поднесущей одного из цветоразностных сигналов (Е_R-Y') от строки к строке на 180°. В ТВ приемнике для сигнала цветности устанавливается ЛЗ на время передачи одной строки. Причем на выходе линии задержки осуществляется периодическое изменение полярности цветоразностного сигнала Е_R-Y'. Одновременное наличие в телевизоре двух сигналов цветности соседних строк позволяет осуществлять их сложение, что приводит к устранению цветовых искажений.

Пусть в результате фазовых искажений в тракте передачи произошел сдвиг квадратурно-модулированного сигнала U_ЦВ1¹ относительно исходного положения U_ЦВ1 на угол против часовой стрелки (см. рисунок 8.12 а). Тогда на рисунке 8.12б изображен результирующий сигнал цветности U_ЦВ2 для следующей строки и фактически сдвинутый на угол в том же направлении сигнал U_ЦВ2¹. Сложение сигналов цветности следует производить по правилам сложения векторов. Из рисунка 8.12 в видно, что в результате сложения сигналов U_ЦВ1¹ и U_ЦВ2¹ образуется результирующий сигнал U_ЦВ.Р, величина которого приблизительно равна удвоенной величине исходных слагаемых, а направление совпадает с исходным сигналом U_ЦВ1, т.е. происходит компенсация фазового сдвига. Причем практически удвоенный размах

сигнала U_ЦВ.Р за счет ограничения приводится к нормальному значению U_ЦВ1.

а,б) векторные диаграммы двух соседних строк, в) результирующий сигнал цветности после сумматора

Рисунок 8.12 – Схема компенсации фазовых искажений в системе PAL

Одним из важных недостатков системы PAL является некоторое усложнение ТВ приемника за счет введения в его схему дополнительных устройств для задержки сигнала цветности на время одной строки и периодического изменения фазы цветоразностного сигнала Е_R-Y'.

8.4. Конструктивные особенности современных телевизионных

приемников

• повысить яркость ТВ изображения до 160 и 250 кд/м² соответственно для телевизоров с экранами размером 61 и 51 см по диагонали;
• в 2-3 раза снизить потребляемую мощность, например, для телевизоров, имеющих размер экрана по диагонали 61 и 51 см, она составляет менее 80 и 75 Вт соответственно;

-уменьшить 1,5-2 раза массу телевизоров;

• обеспечить работу телевизоров в более широком диапазоне изменения напряжения питающей сети переменного тока;
• в 2-2,5 раза повысить надежность работы телевизоров;
• в 2 раза снизить трудоемкость изготовления ТВ приемников.

Структурная схема телевизора унифицированной модели четвертого поколения представлена на рисунке 8.13. В состав телевизора серии 4УСЦТ входят: блок управления 1, акустическая система 2, модуль обработки сигналов 3, модуль питания 4, модуль разверток 5, плата кинескопа 6, цветной кинескоп 7. Блок управления состоит из индикатора принимаемой программы 8, платы местного управления 9, модуля предварительной настройки 10, фотоприемника инфракрасного излучения 11, модуля дистанционного управления 12, модуля дополнительных регулировок, содержащего регуляторы тембров 13, и платы сетевого фильтра (ПСФ) 14.

• автоматическое размагничивание кинескопа с помощью устройства 22, представляющего собой две последовательно соединенные катушки, располагающиеся на баллоне кинескопа, которые обеспечивают размагничивание теневой маски и бандажа кинескопа в момент выключения телевизора;
• подавление импульсных помех, проникающих из модуля импульсного питания в сеть переменного тока.

функций:

- усиление и селекцию ТВ сигналов и преобразование их в сигналы промежуточных частот;

Рисунок 8.13 - Структурная схема телевизора типа 4УСЦТ

• усиление сигналов промежуточной частоты изображения и декодирование сигналов изображения;
• декодирование полного ТВ сигнала, формирование и усиление сигналов основных цветов;

- усиление промежуточной частоты звука, декодирование и усиление сигналов звукового сопровождения;

- автоматический баланс белого.

В состав модуля обработки сигналов входят: селектор каналов дециметрового диапазона 15, усилитель промежуточной частоты изображения 16, блок цветности 17, селектор каналов метрового диапазона 18, разделительный фильтр 19, блок усиления промежуточной частоты сигнала звукового сопровождения и частотного детектирования 20, усилитель низкой частоты 21.

Принятые антенной высокочастотные сигналы изображения и звукового сопровождения поступают в соответствующий селектор каналов. В ТВ приемниках осуществляется совместное усиление высокочастотных сигналов изображения f_ВЧ.ИЗ и звукового сопровождения f_ВЧ.ЗВ в селекторах сигналов, каждый из которых состоит из усилителя высокой частоты (УВЧ), смесителя сигналов и гетеродина. Пройдя УВЧ, сигналы f_ВЧ.ИЗ и f_ВЧ.ЗВ поступают в смеситель. Частота гетеродина f_ГЕТ выбирается выше частоты сигналов. Поэтому на выходе смесителя образуются сигналы промежуточных частот изображения f_ПЧ.ИЗ и звука f_ПЧ.ИЗ следующих номиналов: f_ГЕТ-f_ВЧ.ИЗ=f_ПЧ.ИЗ=38 МГц; f_ГЕТ-f_ВЧ.ЗВ= f_ПЧ.ЗВ =31,5 МГц.

В новейших моделях телевизоров принято двухканальное построение усилительного тракта промежуточных частот. Для этого селектор каналов, имеющий симметричный выход, нагружается на фильтр на поверхностных акустических волнах (ПАВ), у которого имеется специальный отвод для блока усиления промежуточной частоты сигнала звукового сопровождения. Данный разделительный фильтр позволяет существенно повысить качество звукового сопровождения за счет снижения уровня помех в звуковом тракте.

Для декодирования и формирования видеосигналов основных цветов (Е_R', E¹_G, Е'_B) используется блок цветности, состоящий из декодера PAL и транскодера SECAM-PAL. В транскодере осуществляется опознавание сигналов, передаваемых по системам PAL и SECAM. При приеме сигналов системы SECAM происходит их преобразование в сигналы системы PAL. При этом демодуляция этих сигналов и преобразование цветоразностных сигналов в сигналы основных цветов осуществляются в декодере PAL. В случае непосредственного приема сигнала системы PAL он декодируется только декодером PAL, а транскодер участия в их обработке не принимает.

Модуль питания выполняется по схеме импульсного источника питания. Поэтому в нем отсутствует силовой трансформатор, а напряжение электрической сети переменного тока преобразуется в последовательность импульсов частотой 1640 кГц. Постоянное напряжение, формируемое после выпрямления этих импульсов, отличается высокой стабильностью. Это позволяет сохранить работоспособность телевизора при колебаниях напряжения сети переменного тока в пределах 176242 В. Выпрямленное напряжение питающей сети с помощью импульсного трансформатора трансформируется во вторичные напряжения, необходимые для работы телевизора. После выпрямления вторичных напряжений модуль питания вырабатывает следующие выходные напряжения: 150, 15, 12 и 8 В. В модуле питания предусмотрена защита от коротких замыканий во вторичных цепях. К.п.д. модуля питания имеет значение не менее 80%.

Модуль разверток состоит из генераторов строчной и кадровой разверток. В генератор строчной развертки входят предварительный усилитель, выходной каскад, устройство коррекции ТВ растра, предназначенное для устранения геометрических искажений вертикальных линий и стабилизации размера по горизонтали. В генераторе строчной развертки формируются напряжения для питания анода, фокусирующего и ускоряющего электродов кинескопа, которые создаются с помощью умножителя напряжения. Кроме того, в генераторе строчной развертки формируется напряжение 220В для питания выходных усилителей сигналов основных цветов. В состав генератора кадровой развертки входят: задающий генератор, формирователь КГИ, устройства регулировки размера, линейности ТВ растра, предварительный усилитель, выходной каскад и генератор импульсов обратного хода.

Телевизоры пятого поколения (модель 5УСЦТ) выполняются на аналого-цифровых интегральных схемах с микропроцессорным управлением. Вследствие этого телевизоры 5УСЦТ отличаются от предыдущих моделей более высоким качеством цветного изображения, большим числом функциональных возможностей и комфортностью управления. Микро-ЭВМ, входящая в состав телевизора, обеспечивает автоматическую настройку на любой из ТВ радиоканалов в диапазонах метровых и дециметровых волн, запоминание 90 параметров из отобранных программ, переключение их по кольцу в сторону увеличения или уменьшения номера канала, их прямой выбор. Кроме того, в телевизорах пятого поколения осуществляются автоматическое переключение на прием ТВ сигналов различных систем цветного ТВ, электронная регулировка громкости, яркости, контрастности, насыщенности, запоминание их уровней, переключение в режим ожидания при пропадании сигнала на выходе или по истечении предварительно заданного таймером времени. Обязательным приложением к телевизору серии 5УСЦТ является пульт беспроводного дистанционного управления.

Структурная схема одной из моделей телевизора пятого поколения приведена на рисунке 8.14. В данной конструкции телевизора используется как аналоговая, так и цифровая обработка ТВ сигнала. Функции гетеродина в селекторе каналов выполняет цифровой синтезатор частот, а блок цветности реализован на элементах цифровой техники. Большинство узлов и блоков цветного телевизора, требующих регулировки и настройки как в процессе производства, так и в период эксплуатации, управляются и диагностируются микро-ЭВМ посредством двухпроводной шины в соответствии с программой, записанной в постоянном запоминающем устройстве (ПЗУ) микрокомпьютера. Вместо органов управления (как правило, сенсорных или кнопочных переключателей и переменных резисторов) в телевизорах пятого поколения используется функциональная клавиатура (ФК), с помощью которой можно осуществлять настройку и регулировку ТВ приемника.

1- пульт дистанционного управления, 2- блок управления, 3- контроллер селектора каналов, 4- селектор каналов, 5- канал звука, 6- усилитель низкой частоты, 7- акустическая система, 8- система дистанционного управления, 9- микроЭВМ, 10 - функциональная клавиатура, 11- индикаторная панель, 12- УПЧ изображения, 13- канал цветности, 14- декодер Телетекста, 15- коммутатор внешних сигналов,16- коммутатор видеосигналов, 17- плата кинескопа, 18- цветной кинескоп с отклоняющей системой, 19- адаптер сервисного коммутатора, 20- синхропроцессор, 21- генератор кадровой развертки, 22- блок питания, 23- генератор строчной развертки.

Рисунок 8.14 - Структурная схема аналого-цифрового цветного телевизора

Микро-ЭВМ телевизора по двухпроводной шине управляет двумя звуковыми процессорами (вариант стереофонического звукового сопровождения) и синхропроцессором, коммутаторами сигналов и декодерами цветности и системы Телетекста. Возможность управления предусмотрена как от пульта дистанционного управления (ДУ), так и встроенной панели ФК. В современных телевизорах основные блоки, управляемые микро-ЭВМ по цифровой шине, являются аналоговыми. Поэтому в каждой управляемой микросхеме для создания аналоговых управляющих сигналов предусмотрен цифро-аналоговый преобразователь (ЦАП).

Рассмотренная конструкция аналого-цифрового ТВ приемника является переходной моделью к цветным цифровым телевизорам.

В перспективных моделях телевизоров пятого поколения планируется использование цифровых видеопроцессора и радиопроцессора и цифрового блока памяти на кадр ТВ изображения. Причем на входах цифровых процессоров предполагается преобразование аналоговых ТВ сигнала и сигнала звукового сопровождения, принятых по системе ТВ вещания, в цифровую форму с помощью АЦП. В этом случае в видеопроцессоре из полного ТВ сигнала с помощью цифровой фильтрации, реализуемой схемами временной задержки, суммирования и умножения, будут выделяться и обрабатываться сигналы яркости и цветности. Сигналы звукового сопровождения должны обрабатываться в радиопроцессоре, где произойдет их выделение и формирование. Здесь же будет осуществляться регулировка громкости, тембра, автоматическое распознавание моно- и стереофонических сигналов, а также сигналов двухречевого звукового сопровождения. Для монофонических сигналов имеется возможность создавать псевдостереофонический эффект.

В 1997 г. в Российской Федерации приняты государственные программы поддержки производства конкурентноспособных отечественных телевизоров нового поколения. Концепция построения этих телевизоров в первую очередь предполагает:

• обеспечение высокого качества изображения и звука в стандарте SECAM-III в результате оптимизации радио и видеотрактов и применения современных кинескопов;
• достижение высокой технологичности благодаря применению современной элементной базы с высокой степенью интеграции;

расширение функциональных возможностей (например, реализация функций стоп-кадр, мультиэкран, устранение межстрочных мерцаний, удвоение частоты лучей);

• современное программное обеспечение управлением телевизора;
• создание телевизора с разными кинескопами и функциональными возможностями на базе одного шасси;
• разработку современного дизайна.

Для ряда зарубежных стран характерной особенностью является быстрый рост выпуска телевизоров с плоскими экранами на плазменных и жидкокристаллических (ЖК) панелях. Например, в Японии в последние годы ЖК телевизоры составляют около 20% общего количества выпускаемых цветных телевизоров.

8.1 Поясните основные принципы передачи ТВ сигналов по радиоканалу.

8.2 Каким способом в ТВ системе передается сигнал звукового сопровождения?

8.3 Назовите основные элементы структурной схемы ТВ систем.

8.4 Сформулируйте основные принципы построения совместных аналоговых систем цветного телевидения.

8.5 Назовите важнейшие особенности систем цветного телевидения SECAM-III.

8.6 Нарисуйте структурную схему кодирующего устройства системы SECAM-III.

8.7 С какой целью в системе SECAM-III вводятся предыскажения цветоразностных сигналов перед их передачей по каналу связи?

8.8 Нарисуйте структурную схему приемного декодирующего устройства SECAM-III.

8.9 Перечислите основные особенности систем цветного телевидения NTSC.

8.10 Дайте общую характеристику системы цветного телевидения PAL.

8.11 В чем заключаются конструктивные особенности современных ТВ приемников?
