Спутниковые и радиорелейные системы передачи

Тема 2 Основные параметры сигналов, передаваемых по радиорелейным линиям

назад | оглавление | вперёд



2.1 Цель изучения раздела

Целью данного раздела является изучение параметров многоканальных и телевизионных сигналов, а также цифровых сигналов, передаваемых по радиорелейным линиям.

Телефонные сигналы, поступающие в каналы ТЧ, на выходе АСП с ЧРК образуют МТС, который представляет собой случайный процесс. При достаточно большом числе каналов (N>60) МТС представляет собой нормальный случайный процесс. Сигналы в каждом канале не зависят от остальных, следовательно, средняя мощность МТС (Pср) равна сумме средних мощностей сигналов активных каналов. В таком случае уровень средней мощности

МТС (в дБм):

для цепей МСЭ; (2.2)

—для цепей ВСС РФ; (2.3)

При меньшем числе в час наибольшей загрузки в ТНОУ уровень средней мощности МТС (в дБм):

,

Пик-фактор МТС (c ) был определен экспериментально. Установлено, что при передаче 240 ТФ каналов c =8,55 дБ при e =1% и c =10,8 дБ при e =0,1%. С ростом N пик-фактор уменьшается. При проектировании аппаратуры РРЛ () принимают c =10 дБ. Соответствующий этому значению c уровень пиковой мощности называют квазипиковым. Таким образом, квазипиковая мощность МТС

Pпик=10Рср. (2.4)

Спектр МТС совпадает с линейным спектром системы передачи, т. е. он сосредоточен в полосе D F=FB — FH, где FB и FHверхняя и нижняя частоты линейного спектра соответственно. Хотя в спектре МТС есть ЗЧИ, принято считать, что он равномерен.

2.2 Параметры сигнала, передаваемого по ТФ стволу аналоговой РРЛ с ЧМ. Многоканальный телефонный сигнал u(t) поступает на частотный модулятор (ЧМД) ОРС. Частота сигнала на выходе модулятора

(2.4)

где — центральная частота; — максимальная девиация частоты;

Фаза ЧМ сигнала Подставив , получим

Частотно-модулированное колебание , где - амплитуда СВЧ сигнала. Таким образом, по РРЛ с ЧМ передают сигнал вида

(2.7)

На выходе ЧМД девиация частоты пропорциональна напряжению входного сигнала Uвх. Аналитическая запись в виде (2.5) и (2.6) предполагает, что крутизна передаточной модуляционной характеристики идеального ЧМД

(2.8)

Таблица 2.1

N

300

600

720

1020

1320

1920

FB, кГц

, кГц

pcp, мВт

, кГц

ПЧМ, МГц

1300

200

15

775

7,7

254

200

30

1096

12,3

1340

200

36

1200

14,6

463

200

51

1428

18,7

5932

140

66

1137

19,4

8524

140

96

1372

26

На практике при сопряжении АСП и АРРС устанавливают крутизну характеристики ЧМД по измерительному сигналу. Последний представляет собой гармоническое колебание с частотой 800 Гц и мощностью Рк=1 мВт, которой соответствует действующее напряжение. При подаче этого сигнала в канал ТЧ в ТНОУ на выходе ЧМД устанавливают эффективное измерительное значение девиации частоты на канал , рекомендованное МККР (табл. 2.1). В таком случае крутизна модуляционной характеристики

Если теперь на вход модулятора, в ТНОУ, подать гармонический сигнал мощностью Рcp (или действующим напряжением uср) и частотой FK, которая лежит между FH и FB, то эффективное значение отклонения частоты на выходе модулятора

Для круговых частот

(2.9)

где fcp выражена в милливаттах. Это значение соответствует средней мощности МТС и называется эффективной девиацией частоты МТС. Аналогично может быть определена соответствующая квазипиковой мощности МТС пиковая девиация

Согласно (2.4) и (2.9)

(2.10)

Ширину спектра сигнала на выходе ЧМД определяют по выражению, в котором

(2.11)

Из рекомендаций МСЭ следует, что D fK=200 кГц при ; DfK=140 кГц при. Для систем, имеющих N=2700 и более, МКК.Р рекомендует выбирать DfК из двух значений 140 и 100 кГц, а для систем, в которых N=60; 120 — из трех значений девиации 50; 100; 200 кГц. В отечественных системах, где N=1020, часто устанавливают DfK=200 кГц.

В табл. 2.1 приведены результаты расчетов параметров для не
которых отечественных систем. Загрузка рассчитывалась по
(2.3б). Результаты табл. 2.1 показывают, что любой из рассмотренных сигналов может быть передан по широкополосному стволу
РРЛ с полосой пропускания 28 МГц.

2.3 ПАРАМЕТРЫ ТЕЛЕВИЗИОННОГО СИГНАЛА

В соответствии с рекомендациями МККР при подаче на ЧМД полного ТВ сигнала на его выходе должен быть установлен полный размах частоты D fp=8 МГц. Размаху сигнала от уровня черного до уровня белого соответствует размах частоты

При смене сюжета на входе модулятора изменяются положительные и отрицательные значения уровней сигнала. Получается, что ПТВС “ползает” по передаточной характеристике ЧМД, из-за чего она должна иметь линейный участок. Реализация такого модулятора достаточно сложна. Облегчить требования к передаточной характеристике ЧМД в ТВ стволе позволяет предыскажающий контур, устанавливаемый на входе ЧМД. Этот ПК ослабляет компоненты сигнала на частотах ниже 1,5 МГц, в том числе колебания строчной частоты и ее гармоник, и как бы “симметрирует” ПТВС. В результате при смене сюжета ПТВС остается “привязанным” к центру передаточной характеристики ЧМД.

2.4 Линейный цифровой сигнал

Любой ЛЦС — случайная последовательность импульсов. Его спектр принято определять для случая равной вероятности появления символов 1 и 0 в кодовой группе. Спектр ЛЦС зависит от выбранного кода и скорости передачи. При формировании ЛЦС применяют бинарные и квазитроичные коды (рис. 2.1, где U - амплитуда импульса). На каждом тактовом интервале бинарный ЛЦС может принимать одно из двух возможных значений: +1; 0 – для вариантов рис. 2.1, б, в и +1; -1 - при двухполярном ЛЦС. При квазитроичном коде с чередующейся полярностью символы “О” кодируют отсутствием импульсов, а символы 1 поочередно импульсами положительной и отрицательной полярности (рис. 2.1, д, е).Полярность первого импульса устанавливается произвольно. При другом варианте квазитроичного кодирования (рис. 2.1) каждая 1 передается в виде биимпульса. Заметим, что при любом варианте квазитроичного кода ЛЦС представляет собой трехсимвольную импульсную последовательность -1; 0; +1. В то же время кодирование для ЦГС остается двоичным. Алгоритм относительного бинарного кодирования (рис. 2.1,з, и) состоит в следующем. Изменяемый параметр (амплитуду при однополярных импульсах либо полярность при двухполярных) при передаче первого символа ЛЦС устанавливают произвольно. Затем при передаче символа 0 кодовой группы его значение сохраняют таким же, как и для предшествующего символа, а при передаче 1 изменяют на противоположное. Спектральная плотность мощности G2 однополярного ЛЦС (рис. 2.2) в общем случае состоит из постоянной составляющей, непрерывной части и дискретных компонент на частотах , где - первая гармоника частоты следования импульсов или тактовая частота, m=1, 2, 3. Огибающая непрерывной составляющей имеет вид функции и, следовательно, обращается в ноль на частотах . Однако в спектре однополярного сигнала при дискретных компонент нет, поскольку для него совпадают частоты . При в спектре появляются дискретные компоненты на тактовой частоте и ее нечетные гармониках. В спектре квазитроичного сигнала нет дискретных компонент и постоянной составляющей, а спектральная плотность мощности его непрерывной части G3 сконцентрирована в облаете частот, близких к .

Выбор кода ЛЦС связан с особенностями передачи его по кабелям. Целесообразно выбрать такой ЛЦС, который не содержит постоянной составляющей и имеет максимум спектральной плотности энергии в области средних частот. Этим требованиям отвечает спектр квазитроичного ЛЦС. Для работы цепей тактовой синхронизации необходимо выделить из ЛЦС колебания тактовой частоты. В спектре квазитроичного ЛЦС нет дискретной составляющей с частотой Ft, а в спектре бинарного ЛЦС с укороченными импульсами она присутствует. Поэтому для выделения колебаний тактовой частоты на приеме квазитроичный ЛЦС преобразуют в бинарный.

В ИКМ-30 и ИКМ-120 в качестве ЛЦС используется квазитроичная последовательность импульсов. В ЦРРС широко применяют относительное бинарное кодирование.

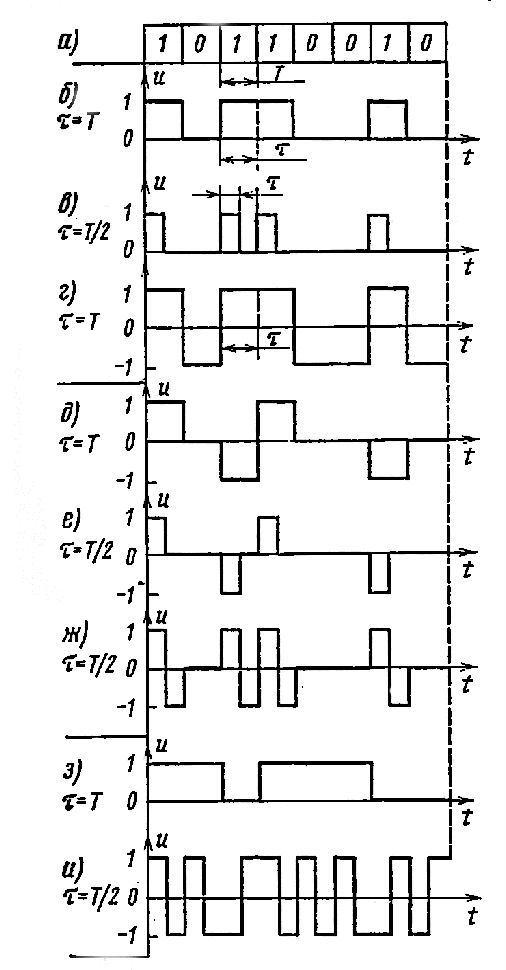

Рис 2.1 Кодовая группа (а) и вид ЛЦС в различных кодах: бинарном - однополярный ЛЦС (б), однополярный укороченный (в), биполярный (г); квазитроичном - биполярный (д), биполярный укороченный (е), биполярный с пассивной паузой (ж); относительном бинарном - однополярный (з), биполярный (и)
Рис 2.2 Спектральная плотность мощности ЛЦС однополярного (а), однополярного укороченного (б), и квазитроичного (в)

2.5 Вопросы для самоконтроля

  1. Поясните, как определить основные параметры МТС.
  2. Поясните, как определить измерительное, эффективное и пиковое значения девиации частоты при передаче МТС.
  3. Каково значение ПК на входе модулятора в ТВ стволе?
  4. Что такое ЛЦС? Чем отличаются ЛЦС в бинарном и квазитроичном кодах, в бинарном и относительном бинарных кодах?
