Установление в узлах коммутации имеет многоэтапный характер, причем каждый этап установления соединения реализуется ЭУМ путем последрвательного выполнения процессов приема, обработки и выдачи информации. Ввод информации в ЭУМ производится путем периодического опроса (сканирования) контрольных точек различных линейных, шнуровых и служебных комплектов. К информации которая принимается путем сканирования относятся, например, сигнал о поступлении вызова со стороны абонента, информация о номере вызываемого абонента, ответ или отбой абонента и т.д. Контрольные точки объектов, к которым обращается ЭУМ при сканировании, представляют собой электронные элементы имеющие два устойчивых состояния - "0" и "1". Путем сравнения результатов очередного и предыдущего опроса состояний объектов определяется наличие изменений, и в дальнейшем определяется характер изменений (с 0 на 1 или с 1 на 0). Если определяется наличие изменения в состоянии комплекта, то эта информация записывается в память машины и представляет собой процесс ввода информации. Т.е. процесс ввода информации состоит из трех действий:

1. считывание информации с контрольных точек;
2. предварительная обработка информации с целью выявления наличия изменения в состоянии КТ;
3. запись информации об обнаруженных изменениях в память машины.

Следующим действием является обработка принятой информации, которое сводится к анализу характера изменеия состояния КТ и формирования реакции на это изменения. Если, например, в процессе обработки информации обнаружено поступление вызова со стороны абонента, то последовательностью дальнейших действий будет подключение к абоненту КПН. Для этого необходимо найти свободный КПН и свободный соединительный путь через КП. Поиск свободного пути и свободного комплекта производится непосредственно в памяти ЭУМ, информация о найденном пути записывается также в память ЭУМ.

Завершающим процессом установления соединения являются формирование и выдача команд управления в ПУУ для выполнения необходимого подключения или разъединения. Команды, предназначенные для управления элементами КС и комплектами, называются периферийными. Периферийные команды должны содержать код (тип) операции (включить или выключить) и координаты элементов КС или номер комплекта. Сформированные периферийные команды предварительно записываются в память ЭУМ.

Процесс непосредственной выдачи информации заключается в просмотре памяти ЭУМ , выборе из нее очередной периферийной команды и выдачи ее в ПУУ. На ЭУМ возлагается задача только формирования и выдачи периферийных команд в ПУУ, а непосредственное воздействие на КС и комплекты осуществляет само ПУУ.

2. Многоэтапный принцип установления соединения.

Процесс установления соединения состоит из отдельных этапов, выполняемых в определенном порядке. Под ЭУС для отдельного вызова понимается некоторое состояние процесса установления соединения, характеризующееся состоянием определенных комплектов, участвующих в соединении на данном этапе. Перевод вызова от одного ЭУС к другому осуществляется ЭУМ с помощью выполнения процессов приема, обработки и выдачи информации, совокупность которых называется этапом обслуживания вызова ЭОВ. Т.о. каждой паре ЭУС соответствует ЭОВ и наоборот.

Рассмотрим в качестве примера процесс установления внутристанционного соединения (рисунки 11.1, 11.2).

Рисунок 11.1- Граф установления внутристанционного соединения

На первом этапе обслуживания вызова (ЭОВ0) необходимо подключить КПН (комплект приема номера) и КСГ (комплект сигнала "Готово" или "Ответ станции.

На ЭОВ1 необходимо отключить КСГ т.к. уже начат набор номера.

На ЭОВ2 необходимо отключить КПН, а также подключить КПВ (комплект посылки вызова) и ККПВ (комплект контроля посылки вызова).

На ЭОВ3 необходимо отключить КПВ и ККПВ, а также подключить ШК который подключается и к абоненту А и к абоненту Б.

На ЭОВ4 необходимо отключить ШК и подключить КПЗ (комплект посылки “Занято”).

На ЭОВ5 необходимо отключить КПЗ.

Последовательность этапов обслуживания вызовов зависит от абонентов т.к. абонент может не дожидаясь ответа абонента положить трубку, может недопустимо задержать набор номера и т.д.

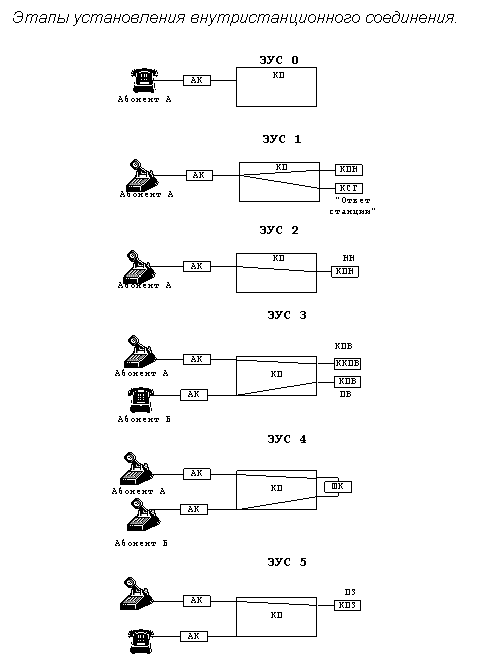

Рисунок 11.2 – Этапы установления внутристанционного соединения

Электронные управляющие машины, в отличие от универсальных вычислительных машин, работают в реальном времени.

Так, например, при обнаружении вызова от абонента ЭУМ должна подключить к его АК комплект КПН за время, не превышающее 3 с, с вероятностью 0,99. Условия работы ЭУМ в реальном времени предъявляют жесткие требования к операционным ресурсам машины, и поэтому в крупных узлах коммутации, где в час наибольшей нагрузки число вызовов достигает 25 и более в секунду, применяются быстродействующие и высокопроизводительные ЭУМ.

Однако одно увеличения быстродействия ЭУМ является малоэффективным, как с технической точки зрения, так и с экономической точки зрения.

Наиболее целесообразным является применение многопрограммного режима функционирования машины, который позволяет, в отличие от однопрограммного режима, существенно повысить производительность ЭУМ (количество вызовов, обслуживаемых за единицу времени).

При однопрограммном режиме работы машины обслуживание очередного вызова начинается после завершения обслуживания предыдущего. Это приводит к значительным по времени простоям ЭУМ.

Для уменьшения подобных простоев машины ее работа организуется в режиме многопрограммного функционирования, который характеризуется параллельной, одновременной обработкой нескольких вызовов. Разделение времени работы управляющего оборудования при обслуживании нескольких вызовов возможно за счет того, что время, необходимое для выполнения этапа обслуживания вызова управляющей машиной, значительно меньше длительности этапа установления соединения для этого вызова. Поэтому в промежутке времени между двумя последовательным этапами обслуживания данного вызова управляющее оборудование может быть использовано для реализации этапов обслуживания других вызовов (рисунок 11.3а)

Параллельная обработка нескольких вызовов возможна также
вследствие того, что время выполнения управляющим оборудованием этапа обслуживания вызова складывается из двух составляющих:

• времени работы машины, необходимом для приема, обработки и выдачи информации,
• времени работы ПУУ по выполнению выданных ЭУМ периферийных команд.

Причем вторая составляющая, намного больше первой, особенно при использовании медленнодействующих ПУУ. Таким образом, за время выполнения этапа обслуживания для одного вызова машина выполняет частично процесс обслуживания еще нескольких вызовов (рисунок11.3б)

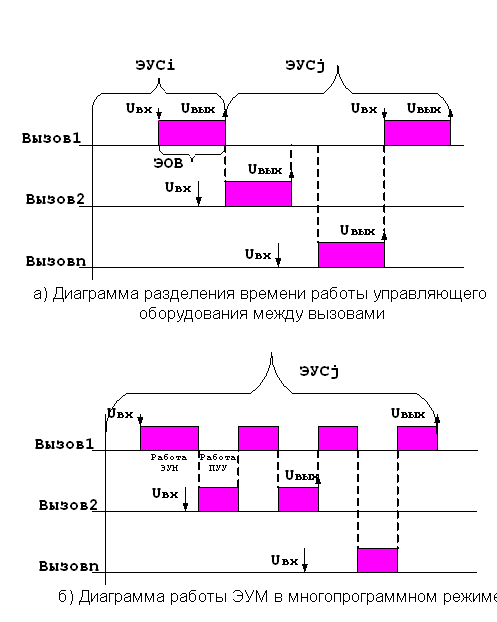

Рисунок 11.3 – Диаграммы работы ЭУМ в многопрограммной режиме работы
