Измерение ослабления и амплитудно-частотных характеристик
1. ЦЕЛЬ РАБОТЫ
1.1. Изучить:
- методы измерения рабочего, вносимого и собственного ослабления четырехполюсников и трактов связи;
- методы автоматического измерения амплитудно-частотных характеристик (АЧХ) компонентов аппаратуры и каналов связи;
- средства для измерения различных видов ослаблений;
- источники погрешностипри измерении ослабленияи АЧХ.
1.2. Получить навыки работы с измерительными приборами для измерения ослабленияи АЧХ.
1.3. Приобрести умение обрабатывать и оформлять результаты измерений ослабления и АЧХ
2. ПРОГРАММА ЛАБОРАТОРНОЙ РАБОТЫ
2.1. Ознакомиться с метрологическими характеристиками и правилами эксплуатации используемых приборов.
2.2. Измерить рабочее ослабление четырехполюсника измерителем уровня (условия измерения и объект задает преподаватель):
а) методом известного генератора,
б) методом Z.
2.3. Измерить собственное ослабление четырехполюсника.
2.4. Измерить вносимое ослабление четырехполюсника.
2.5. Измерить рабочее ослабление объекта методом сравнения.
2.6. Исследовать частотную характеристику ослабления объекта измерения панорамным измерителем.
2.7. Исследовать погрешность измерения ослабления, вызванную нелинейностью гармонических колебаний.
Программой минимум является выполнение любых четырех пунктов программы лабораторной работы (пункт 2.1 обязателен). Студенты, выполнившие в срок и самостоятельно шесть пунктов программы и качественно оформившие отчет, освобождаются от защиты работы.
3. ПЕРЕЧЕНЬ ЛАБОРАТОРНОГО ОБОРУДОВАНИЯ
3.1. Измерительный генератор.
3.2. Измеритель уровня широкополосный.
3.3. Измеритель уровня избирательный.
3.4. Магазин ослабления.
3.5. Панорамный измеритель АЧХ.
3.6. Коммутационный пульт.
3.7. Магазины сопротивлений.
3.8. Объекты исследования.
4. ПОДГОТОВКА К РАБОТЕ (домашнее задание)
4.1. Изучить теоретический материал по литературе /1/ -с. 298-305, /2/ - с. 11-12, 345-364, /З/ - с. 8-14,23-28, конспекту лекций к настоящим методическим указаниям (раздел 5).
4.2. Разработать схемы измерений, таблицы для записи результатов наблюдений и результатов их обработки по каждому пункту программы лабораторной работы, заготовить их в отчете по лабораторной работе.
Привести в отчете необходимые расчетные формулы по обработке результатов наблюдений и оценке погрешности измерений.
4.3. Для самопроверки готовности к выполнению работы сформулировать ответы на следующие вопросы:
1) дать определение абсолютного, относительного и измерительного уровней;
2) как осуществляется переход от абсолютных единиц измерения (вольт, ампер, ватт) к относительным (непер, децибел)?
3) дать определение рабочего, вносимого и собственного ослабления;
4) чем отличаются схемы измерения рабочего ослабления методомизвестного генератора, методом Z, методом Z с применением схемы сравнения?
5) в каком случае рабочее ослабление четырехполюсника будет равно собственному?
6) нарисовать схему измерения собственного ослабления (усиления) четырехполюсника методом измерения уровней;
7) каким должно быть входное сопротивление измерителя уровня в известных Вам методах измерения рабочего ослабления и усиления?
8) какие методы измерения вносимого ослабления Вы знаете?
9) на каком принципе основано получение на экране электроннолучевой трубки АЧХ исследуемого объекта?
10) пояснить назначение всех узлов на структурной схеме панорамного измерителя АЧХ.
4.4. Решить три измерительные задачи, исходные данные к которым приведены в таблицах 4.1 и 4.2 и на рис. I. Каждый член бригады должен решить свой вариант задания, определяемый двумя последними цифрами номера студенческого билета. Правильное решение задач и наличие всех необходимых заготовок в отчете является необходимым условием допуска к выполнение лабораторной работы.
Задача I.
Определить:
а) абсолютный уровень ЭДС генератора (РЕ);
б) абсолютный уровень половины ЭДС генератора (РЕ/2);
в) абсолютный уровень мощности, выделяемой на нагрузке, подключенной согласованно к выходу генератора (РI).
Примечание: при определении абсолютных уровней напряжения, градуировочное сопротивление принять равным 600 Ом.
Задача 2.
Определить рабочее ослабление четырехполюсника (см. схему на рис.1), используя данные таблицы 4.1 и 4.2. Указать, что и как нужноизменить в схеме (рис.1), чтобы рабочее ослабление получилось равным собственному.
Задача 3.
Определите мощность (Р'I) и напряжение (U'2), которые будет выделять заданный генератор на нагрузке четырехполюсника, если ее подключить непосредственно к выходным зажимам генератора, определить показания измерителя уровня с высокоомным входным сопротивлением, проградуированного для сопротивления 600 Ом (РU'2), если его подключить параллельно нагрузке.
Таблица 4.1
Исходные данные к решению домашнего задания
Вид параметра |
Предпоследняя цифра номера студенческого билета |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Е, В |
7,75 |
6,16 |
4,36 |
3,09 |
2,45 |
1,95 |
1,38 |
9,76 |
13,8 |
24,5 |
Zг, Ом |
600 |
300 |
150 |
135 |
75 |
50 |
1400 |
800 |
500 |
400 |
ZC1, Ом |
300 |
350 |
400 |
600 |
135 |
150 |
700 |
500 |
75 |
50 |
Таблица 4.2
Исходные данные к решению домашнего задания
Вид параметра |
Последняя цифра номера студенческого билета |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
РU2, дБ |
-20 |
-22 |
-24 |
-26 |
-28 |
-30 |
-32 |
-34 |
-36 |
-38 |
Zн, Ом |
150 |
600 |
300 |
135 |
300 |
200 |
700 |
400 |
50 |
75 |
ZC2, Ом |
400 |
135 |
600 |
150 |
700 |
500 |
75 |
50 |
300 |
350 |
ΔP, δБ |
0,2 |
0,4 |
0,25 |
0,3 |
0,35 |
0,5 |
0,15 |
0,45 |
0,6 |
0,1 |
Пояснения к таблицам 4.1 и 4.2
Е - ЭДС генератора, подключенного ко входу исследуемого четырехполюсника;
Zг - внутреннее сопротивление измерительного генератора, подключенного ко входу четырехполюсника;
ZC1, ZC2 - характеристические сопротивления исследуемого четырехполюсника;
Zн - сопротивление нагрузки, подключенной к выходу четырехполюсника;
РU2 - уровень напряжения на нагрузке, измеренный указателем уровня с высокоомным входным сопротивлением (рис. 1);
ΔΠ - οогрешность измерений уровня.
Используя полученные результаты и данные таблиц 1 и 2, вычислить вносимое ослабление (авн). Оценить абсолютную погрешность измерений вносимого ослабления (Δавн), если уровни сигналов измерены с погрешностью ΔР. Результаты решения задач свести в таблицу 4.3.
Таблица 4.3
Результаты решения задач 1-3
Вар. |
РЕ, дБ |
РЕ/2, дБ |
Р1, дБ |
aP, дБ |
Р'1, мВт |
U'2, В |
РU'2, дБ |
авн, Δΰвн, дБ |
Условия, при которых аР = аС |
|
|
|
|
|
|
|
|
|
|
5. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
5.1. Рабочее ослабление и его измерение
Рабочее ослабление (усиление) является мерой передачи энергии через четырехполюсник в реальных условиях. Эта мера зависит на только от параметров четырехполюсника, но и от параметров источника сигнала (генератора), являющегося нагрузкой со стороны входных зажимов, и сопротивления нагрузки, подключенной к выходным зажимам четырехполюсника (см. рис.1).
Рабочее ослабление аР (рабочее усиление SP) четырехполюсника определяют соотношениями:
(5.1)
где: Р1 - полная мощность, которую мог бы отдать генератор в нагрузку при условии, что сопротивление нагрузкиравно внутреннему сопротивлению генератора Zг (т.е. в согласованную с ним нагрузку) (см. схему на рис. 2).

1 - входные зажимы четырехполюсника,
2 - выходные зажимы четырехполюсника.
Рис. I. Схема измерения абсолютного уровня напряжения РU2 при измерении рабочего ослабления методом известного генератора.

Рис 2. Схема определения мощности в формуле для рабочего ослабления.
Р2 - полная мощность, поступающая от генератора в нагрузку, включенную на выходе четырехполюсника (рис.1).
Таким образом, в рабочем ослаблении фактическая мощность (Р2) поступающая в нагрузку Zн четырехполюсника, сравнивается в логарифмическом масштабе с мощностью Р1, отдаваемой генератором в оптимальном режиме (в согласованную нагрузку).
Мощности Р1 и Р2 могут быть выражены через ЭДС генератора Е и напряжение U2 на нагрузке Zн, включенной на выходе четырехполюсника (рис.1).

Подставив эти выражения в 5.1, получим:
(5.2)
где Zн - сопротивление нагрузки четырехполюсника;
Zг - внутреннее сопротивление генератора.
Для рабочего усиления выражение будет иметь вид
(5.3)
Из этих выражений следует, что процесс измерения рабочего ослабления и усиления при известных значениях Zн и Zг сводится к измерению размеров ЭДС генератора Е и напряжения U2 на нагрузке, включенной на выходе четырехполюсника.
Этот способ измерения принято называть методом известного генератора.
Измерение размера напряжения на нагрузке (рис. 1) производится электронным вольтметром (ЭВ) с высокоомным сопротивлением, проградуированным обычно в относительных логарифмических единицах измерения - децибелах (измерителем уровня).
В этом случае выражение для аР можно преобразовать, перейдя от абсолютных значений напряжения и ЭДС к уровням напряжения и ЭДС.

(5.4)
где РЕ - абсолютный уровень э д с генератора;
РU2 - абсолютный уровень напряжения на нагрузке четырехполюсника;
РE/2 - абсолютный уровень E/2, равный абсолютному уровню напряжения на выходе согласованно нагруженного генератора;
U0- напряжение, соответствующее нулевому уровню мощности при данном градуировечном сопротивлении.
Уровень ЭДС РЕ с достаточной степенью точности можно определить, измерив напряжение на выходе генератора на холостом ходе с помощью указателя уровня с высокоомным входным сопротивлением.
Если выходное сопротивление Zг измерительного генератора, имеющегося в распоряжении экспериментатора, не равно требуемому значению нагрузки со стороны входных зажимов исследуемого объекта или известно с недостаточной точностью, метод известного генератора применять нельзя. В этом случае используют метод Z. Методом Z можно осуществлять измерения при помощи генератора с любым, в том числе и неизвестным, внутренним сопротивлением (рис. 3).
В этом методе роль нагрузки со стороны входных зажимов выполняет сопротивление Z'г, а напряжение U1 выполняет роль ЭДС источника сигнала.
Если в формулах 5.4 заменить ЭДС Е на напряжение U1, а Zг на Z'г, то получим выражение для расчета рабочего ослабления методом Z:
(5.5)
При измерениях абсолютных уровней напряжений U1 и U2 указатель уровня должен иметь высокое входное сопротивление (Zv>>Zн, Zv>>Zг).

Рис.3 Измерение рабочего ослабления методом Z.
С целью повышения точности измерения ослабления его измеряют методом сравнения с образцовой мерой - магазином ослабления (МО), который представляет собой регулируемый четырехполюсник с известным с высокой точностью ослаблением. Метод сравнения может быть реализован двумя способами: методом известного генератора с применением схемы сравнения и методом с применением схемы сравнения.
Схема измерения рабочего ослабления методом известного генератора приведена на рис. 4.

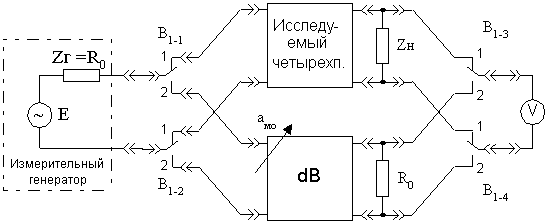

Рис. 4. Измерение рабочего ослабления методом известного генератора с применением схемы сравнения.
При измерении переводят ключ В1 поочередно в первое и второе положение и регулируют магазин ослаблений до тех пор, пока индикатор напряжения (с высокоомным входным сопротивлением) не будет показывать одинаковые значения в обоих положениях ключа.
Размер рабочего ослабления определяют по формуле:
(5.6)
ВНИМАНИЕ ! При измерении этим методом необходимо, чтобы Zг = R0, где R0 - характеристическое сопротивление магазина ослаблений, т.е. характеристическое сопротивление магазина ослабления должно быть равно требуемому значению нагрузки четырехполюсника со стороны входных зажимов. Если это условие выполнить невозможно, измерять этим методом нельзя!

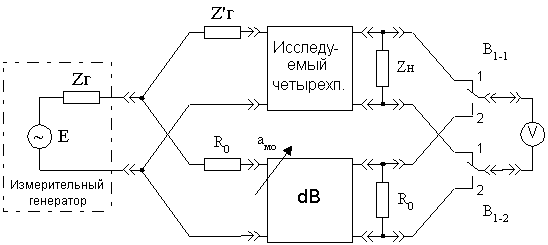

Рис. 5. Схема измерения рабочего ослабления методом Z с применением схемы сравнения.
Схема измерения рабочего ослабления методом Z с применением схемы сравнения приведена на рис. 5. Здесь в отличие от схемы на рис. 4 входная цепь не коммутируется, а постоянно связана со входами исследуемого четырехполюсника и магазина ослабления.
Процесс измерения заключается в выравнивании показатений индикатора напряжений в первом (1) и втором (2) положениях ключа В1 путем регулировки магазина ослабления. При равенстве показателей индикатора справедливо выражение
(5.7)
В качестве индикатора напряжений может быть использован любой измеритель напряжения с высокоомяым входным сопротивлением.
R0 - сопротивления нагрузок магазина, равные характеристическому сопротивлению магазина ослабления.
5.2. Вносимое ослабление и его измерение.
Вносимое ослабление является мерой передачиэнергии через четырехполюсник, в котором сравнивают в логарифмическом масштабе фактическую мощность, поступающую от источника сигнала (генератора) в нагрузку через четырехполюсник, с мощностью, которую мог бы отдать этот генератор в эту же нагрузку, если ее подключить к генератору непосредственно (исключив четырехполюсник).
Вносимое ослабление четырехполюсника определяют по формуле:
(5.8)
где Р'1 – полная мощность, поступающая в нагрузку четырехполюсника Zн при подключении ее непосредственно к выходным зажимам генератора с внутренним сопротивлением Zг (см. рис. 6);
Р2 – полная мощность, поступающая в нагрузку через данный четырехполюсник (см. рис.1).

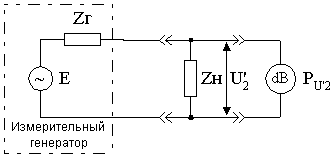

рис. 6. Определение мощности Р'1, напряжения U'2 и абсолютного уровня напряжения РU'2 при измерении вносимого ослабления.
Выразив мощности через напряжение и нагрузочное сопротивление, получим следующее выражение для определения aвн.
(5.9)
Из него следует, что дляизмерения вносимого ослабленияможно применить те же методы, что и дляизмерения рабочего ослабления (сравните 5.9 с выражением5.2), а зная рабочееослабление,можно рассчитать вносимое ослабление.
(5.10)
Однако вносимое ослабление можно легко определять путем измерения напряжений на нагрузке при подключения ее непосредственно к генератору (U'2) (рис. 6) и через четырехполюсник (U2) (рис. 1). В этом случае внутреннее сопротивление генератора должно быть равно заданному значению сопротивления нагрузки со стороны входных зажимов. Тогда вносимое ослабление будет определяться выражением:
(5.11)
Этот метод измерения полупил название - метод измерения уровней на нагрузке.
5.3. Собственное ослабление и его измерение.
Собственное (характеристическое) ослабление это вещественная часть собственной постоянной передачи четырехполюсника, оно является параметром четырехполюсника и полностью определяется его свойствами.
Собственное ослабление ас (собственное усиление Sс) четырехполюсника можно определить и путем сравнения мощностей:
(5.12)
где Р1 и Р2 - полные мощности на входе и выходе четырехполюсника, нагруженного на характеристические сопротивления (согласованно).
Эти соотношения можно преобразовать, учитывая, что

(5.13)
(5.14)
где ZC1 и ZC2 - характеристические сопротивления четырехполюсника;
U1 и U2 - напряжения на входных и выходных зажимах согласованно нагруженного четырехполюсника;
РU1, и PU2 - абсолютные уровни этих напряжений.
Измерив эти напряжения вольтметромили их уровни измерителем уровня с высокоокными входными сопротивлениями, легко рассчитать собственное ослабление ас. Этот метод принято называть методом измерения уровней.
Так как при согласованном включении рабочее ослабление равно собственному, то при таких нагрузках (Zг=ZC1, Zн=ZC2) все методы измерения рабочего ослабления могут быть использованы для измерения собственного ослабления. Кроме того, могут быть использованы и другие методы: метод холостого хода и короткого замыкания, метод сравнения с магазином ослабления, компенсационный метод.
6. МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ
6.1. Выполняя раздел 2.1 программы, занесите основные метрологические характеристики приборов, которые будете применять при измерениях, в таблицу 6.1.
Таблица 6.1
Основные метрологические характеристики используемых приборов.
Наименов. характ. |
Измерит. генератор |
Широкополос-ный измерит. уровня |
Панорамный измеритель АЧХ |
Магазин ослабления |
Магазин сопротив-ления |
|
|
|
|
|
|
В таблице 6.1 необходимо отразить следующие характеристики:
- условное обозначение (тип) прибора и его заводской номер;
- рабочий диапазон частот;
- диапазоны измерений;
- параметры, характеризующие погрешность измерения (класс точности, пределы допустимых основных и дополнительных погрешностей и т.п.);
- входные параметры;
- выходные параметры.
6.2. Измерение рабочего ослабления методом известного генератора (пункт 2.2а программы) рекомендуем выполнять а следующем порядке.
6.2.1. Установить выходное сопротивление генератора равным заданному значению сопротивления нагрузки четырехполюсника со стороны входных зажимов.
6.2.2. Установить необходимый абсолютный уровень ЭДС генератора (РЕ) с помощью широкополосного измерителя уровня (вольтметра) (схему измерений разработать заранее самостоятельно). Значение уровня (напряжения) не должно быть слишком большим, чтобы не перегрузить исследуемый объект (не более +20 дБ), и слишком малым, так как в этом случае напряжение на выходе объекта может оказаться соизмеримым с помехами.
6.2.3. Собрать схему измерения абсолютного уровня напряжения (РU2) на нагрузке четырехполюсника (рис. 1). Установить значение сопротивления нагрузки четырехполюсника (Zн) равным заданному значению сопротивления нагрузки четырехполюсника со стороны выходных зажимов. Выбрать предел измерения измерителя уровня, обеспечивающий минимальную погрешность измерения, и записать его показания в таблицу 6.2.
6.2.4. Обработать результаты наблюдений, рассчитать рабочее ослабление, оценить погрешность прямых измерений (ΔРU2, ΔΠЕ, ΔZν, ΔZγ) (инструментальную погрешность) по метрологическим характеристикам приборов (/3/, с. 8-14), оценить погрешность измерения рабочего ослабления. Так как измерение рабочего ослабления является косвенным, то для оценки его погрешности нужно применить соответствующую методику (/3/, с.23-28).
Таблица 6.2
Результаты измерения рабочего ослабления методом известного генератора.
f, кГц |
PE, дБ |
PU2, дБ |
Zг, Ом |
Zн, Ом |
ΔPE, дБ |
ΔPU2, дБ |
ΔZγ, Ом |
ΔZν, Ом |
аР, дБ |
ΔΰР, дБ |
|
|
|
|
|
|
|
|
|
|
|
6.3. Измерение рабочего ослабления методом Z рекомендуем проводить в следующем порядке.
6.3.1. Собрать схему измерения рабочего ослабления методом Z. (рис.3) при тех же условиях нагрузки четырехполюсника, что и в разделе 6.2.
6.3.2. Установить значение сопротивления Z'г с помощью магазина сопротивлений равным заданному значению сопротивления нагрузки четырехполюсника со стороны входных зажимов.
6.3.3. Установить с помощью измерителя уровня необходимое значение уровня РU1 (обратить внимание на правильное подключение измерителя уровня и верный выбор его входного сопротивления и предела измерений).
6.3.4. Переключить, измеритель уровня на выход четырехполюсника и измерить уровень PU2 .
6.3.5. Обработать результаты наблюдений (рассчитать рабочее ослабление и оценить погрешность результата измерений), результаты наблюдений и расчетов занести в таблицу, аналогичную таблице 6.2 (вместо PE надо вписать РU1, вместо ΔPE – Δ ΠU1).
6.3.6. Сравнить результат измерения рабочего ослабления методом Z с результатами измерения методом известного генератора. При правильных измерениях расхождение междуними не должно превышать суммы их погрешностей.
6.4. Измерение собственного ослабления четырехполюсника (пункт 2.3 программы) в лаборатории может быть реализовано. несколькими методами: теми же методами, что и рабочее ослабление, методом измерения уровней. Рекомендуем намерить собственное ослабление специфическим методом (метод измерения уровней) и одним из методов измерения рабочего ослабления.
6.4.1. Выбрать один из методов измерения рабочего ослабения, учитывая, что четырехполюсник должен быть натружен согласовано. Выполнить измерения согласно разделу 6.2 или 6.3 в соответствии с Вашим выбором, обеспечив согласованное включение четырехполюсника.
6.4.2. Для измерения собственного ослабления (ас) методом измерения уровней необходимо: собрать схему (рис. 1), установить сопротивление нагрузки Zн равным характеристическому сопротивлению четырехполюсника со стороны входных зажимов (ZC2), измерить уровень на выходных зажимах четырехполюсника (РU2), переключить измеритель уровня ко входным зажимам четырехполюсника и измерить уровень на входе (РU1). Результаты наблюдений (PU1, PU2, ZC1, ZC2) занести в таблицу (разработать самостоятельно по аналогии с табл. 6.2). Обработать результаты наблюдений (вычислить ас и оценить погрешность измерения, учитывая, что измерение косвенное).
6.5. Измерение вносимого ослабления четырехполюсника (поз. 2.4 программы) выполнись методом измерения уровней на нагрузке в следующей последовательности.
6.5.1. Установить выходное сопротивление измерительного генератора равным заданному значению сопротивления нагрузки со стороны входных клемм четырехполюсника.
6.5.2. Подключить к выходу генератора сопротивление нагрузки четырехполюсника и параллельно ему измеритель уровня (рис. 6) с высоким входным сопротивлением. Установить с помощью регулятора на генераторе необходимое значение абсолютного уровня напряжения на нагрузке (РU'2), руководствуясь рекомендациями поз. 6.2.2.
6.5.3. Отключить нагрузку четырехполюсника и измеритель уровня от выхода генератора и включить (внести) между генератором и нагрузкой четырехполюсник (входные клеммы к генератору, выходные к нагрузке) согласно схеме на рис. 1. Измерить абсолютный уровень напряжения на нагрузке (PU2). Результаты наблюдений РU'2 и PU2 занести в таблицу (разработать самостоятельно по аналогии с табл. 6.2).
6.5.4. Рассчитать вносимое ослабление согласно разделу 5.2, оценить инструментальную погрешность (ΔРU'2 и ΔPU2) и погрешность измерения вносимого ослабления. Результаты расчетов занести в таблицу, упомянутую в поз. 6.5.3.
6.5.5. По результатам измерений рабочего ослабления, полученным при выполнении разделов 6.2 и 6.3, рассчитать вносимое ослабление и сравнить его с результатом поз. 6.5.4. По результатам сравнения сделать выводы.
6.6. Для измерения рабочего ослабления методом сравнения (поз. 2.5 программы) следует сначала выбрать, руководствуясь рекомендациями раздела 5.1, одну из схем измерения: метода известного генератора с применением схемы сравнения (рис.4) или метода Z с применением схемы сравнения (рис. 5).
6.6.1. Установить на выходе измерительного генератора напряжение, при котором отсутствует перегрузка исследуемого объекта.
6.6.2. Собрать выбранную схему измерения, используя коммутационную панель. Если исследуемый объект, измерительный генераторили вольтметр, являются неуравновешенными относительно корпуса, то и магазин ослабления также должен быть неуравновешенным, в противном случае неуравновешенные объекты следует подключать через симметрирующие трансформаторы на коммутационной панели. При сборке схемы обращать внимание на то, чтобы корпусные клеммы всегда были подключены к общему проводу.
6.6.3. Подключая поочередно измеритель уровня к выходу четырехполюсника и магазина ослабления (МО) путем переключения ключа добиться регулировкой МО одинаковых показаний измерителя уровня в обоих положениях ключа. Зафиксировать ослабление магазина (амо) в таблице 6.3.
6.6.4. Обработать результаты наблюдений (рассчитать рабочее ослабление и оценить погрешность результата измерения). Результаты наблюдений и расчетов занести в таблицу 6.3.
Таблица 6.3
Результаты измерения рабочего ослабления с применением схемы сравнения.
f, кГц |
aмо, дБ |
Zг(Z'г), Ом |
Zн, Ом |
Δaмо, дБ |
ΔZν, Ом |
ΔZγ, Ом |
аР, дБ |
ΔΰР, дБ |
|
|
|
|
|
|
|
|
|
6.7. В основу измерения ослабления панорамным методом (поз. 2.6 программы) положен метод известного генератора. Измерение проводят в следующей последовательности.
6.7.1. Собрать схему измерений согласно рис. 7, используя объект, заданный преподавателем.
6.7.2. Установить необходимое выходное сопротивление генератора панорамного измерителя амплитудно-частотных характеристик (ПИАЧХ).
6.7.3. Получить изображение АЧХ объекта в линейном и логарифмическом масштабах, руководствуясь инструкцией по эксплуатации ПИАЧХ.
6.7.4. Зафиксировать результаты наблюдений, нанеся на графики масштаб по частоте, амплитуде и ослаблению.
6.7.5. Оценить погрешность намерения по метрологическим характеристикам ПИАЧХ, сделать выводы.

Рис. 7. Измерение частотной характеристики рабочего ослабленияи АЧХ панорамным измерителем.
6.8. Исследование погрешности измерения ослабления, вызванной нелинейностью гармонических колебаний измерительного генератора (поз. 2.7 программы), следует начать с разработки методики исключения этой погрешности.
6.8.1. Провести измерение частотной характеристики рабочего ослабления фильтра верхних частот обычным способом.
6.8.2. Провести измерение частотной характеристики ослабления фильтра верхних частот по методике, исключающей погрешность, вызванную нелинейностью колебаний измерительного генератора.
6.8.3. Сравнивая результаты поз. 6.8.1 и 6.8.2, оценить указанную выше погрешность и сделать выводы.
7. СОДЕРЖАНИЕ ОТЧЕТА.
7.1. Отчет должен быть оформлен каждым членом бригады.
7.2. В отчете необходимо отразить: результаты выполнения домашнего задания, метрологические характеристики используемых измерительных приборов; электрические схемы соединений средств измерений и объектов измерений (схемы измерений) по каждому пункту программы лабораторной работы, выполненные в соответствии с требованиями ГОСТов группы Т-52; формулы для обработки результатов наблюдений и измерений по каждому пункту программы лабораторной работы; результаты наблюдений, расчетов и измерений, которые, как правило, должны быть сведены в таблицы, которые должны быть пронумерованы и иметь название; графики и схемы должны быть снабжены поясняющими подписями; по каждому пункту программы и по работе в целом должны быть сделаны в ы в о д ы, в которых должны быть отражены в первую очередь достоинства и недостатки методов и средств измерения, сравнение их по удобству, производительности, погрешности и экономичности измерений.
ЛИТЕРАТУРА.
- Метрология, стандартизации и измерения в технике связи: Учеб. пособие для вузов Б.П.Хромой, А.В.Кандинов, А.Л.Сенявский и др.; Под ред. Б.П.Хромого. -М.: Радио и связь ,-1986. - 424 с.
- Ф.В.Кушнир, В.Г.Савенко, С.М.Вертник. Измерения в технике связи: Учебник для вузов. - М.: Связь, 1976. - 432 с.
- Н.И.Горлов, И Н.Запасный, В.И.Сметанин, Г.Д.Сазонник. Оценка погрешности результатов измерений при выполнении лабораторных работ: Методические указания. - Новосибирск, Киев: НЭИС, 1989. - 29 с.
